包裝清單 |
物品名稱 |
數量 |
單位 |
|
24口萬兆上聯網管工業以太網交換機 |
1 |
臺 |
|
|
RJ45-DB9 網管配置適配線 |
1 |
根 |
|
|
快速使用指南 |
1 |
份 |
|
|
保修卡與合格證 |
1 |
份 |
|
設備信息 |
建議電源功率 |
|
|

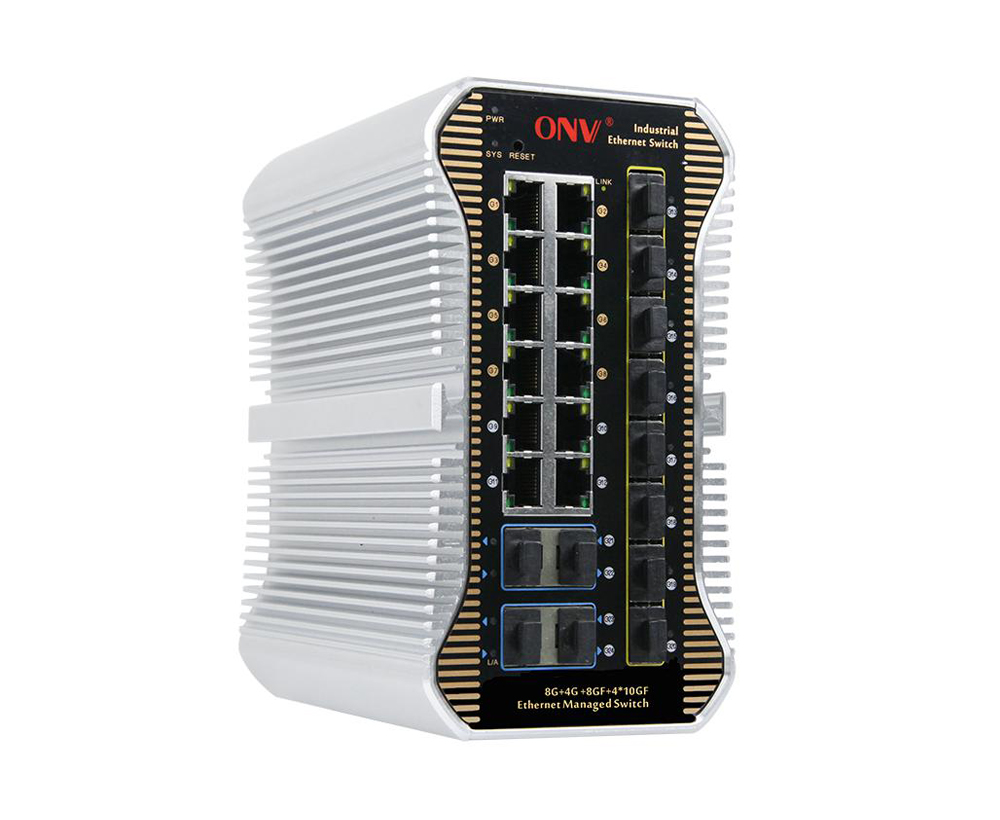

ONV-IPS36248FM |
L2+/L3網管型12個10/100/1000M RJ45端口+ 8個100/1000M SFP光口插槽+ 4個1/10G 萬兆SFP+光口插槽，工業以太網光纖交換機,支持雙DC冗余電源輸入(鳳凰端子連接),1路告警開關量輸出，支持導軌式安裝。 |
60W |
|
ONV-IPS38248FM |
60W |
|
|
說明：本產品默認不配套SFP光模塊和電源，如需選購，請參考配件產品信息。 |
||
|
名稱 |
型號 |
描述 |
單位 |
|
1.25G光模塊 |
ONV-2630 |
SFP光模塊，1.25G，多模雙纖850nm，傳輸距離：550m，LC接口，支持DDM功能，支持熱拔插。 |
只 |
|
ONV-2632 |
SFP光模塊，1.25G，單模雙纖1310nm，傳輸距離：20km，LC接口，支持DDM功能，支持熱拔插。 |
只 |
|
|
ONV-2612-T |
SFP光模塊，1.25G，單模單纖TX1310nm/RX1550nm，傳輸距離：20km，LC接口，支持DDM功能，支持熱拔插。 |
只 |
|
|
ONV-2613-R |
SFP光模塊，1.25G，單模單纖TX1550nm/RX1310nm，傳輸距離：20km，LC接口，支持DDM功能，支持熱拔插。 |
只 |
|
|
ONV-2612-T-G |
工業級SFP光模塊，1.25G，單模單纖TX1310nm/RX1550nm，傳輸距離：20km，LC接口，支持DDM功能，支持熱拔插。 |
只 |
|
|
ONV-2613-R-G |
工業級SFP光模塊，1.25G，單模單纖TX1550nm/RX1310nm，傳輸距離：20km，LC接口，支持DDM功能，支持熱拔插。 |
只 |
|
|
ONV-2612-T-SC |
SFP光模塊，1.25G，單模單纖TX1310nm/RX1550nm，傳輸距離：20km，SC接口，支持DDM功能，支持熱拔插。 |
只 |
|
|
ONV-2613-R-SC |
SFP光模塊，1.25G，單模單纖TX1550nm/RX1310nm，傳輸距離：20km，SC接口，支持DDM功能，支持熱拔插。 |
只 |
|
|
電模塊 |
ONV-2633 |
1.25G SFP光模塊轉10/100/1000M RJ45網口，（光轉電） |
只 |
|
10G光模塊 |
ONV-6630 |
SFP+光模塊，10G，多模雙纖850nm，傳輸距離：300m，LC接口，支持DDM功能，支持熱拔插。 |
只 |
|
ONV-7832 |
SFP+光模塊，10G，單模雙纖1310nm，傳輸距離：20km，LC接口，支持DDM功能，支持熱拔插。 |
只 |
|
|
ONV-7832-33 |
SFP+光模塊，10G，單模單纖TX1330nm/RX1270nm，傳輸距離：20km，LC接口，支持DDM功能，支持熱拔插。 |
只 |
|
|
ONV-7832-27 |
SFP+光模塊，10G，單模單纖TX1270nm/RX1330nm，傳輸距離：20km，LC接口，支持DDM功能，支持熱拔插。 |
只 |
|
名稱 |
型號 |
描述 |
單位 |
|
130W電源適配器 |
GWS-AP130-52 |
桌面型 130W單組輸出電源適配器； 額定輸入電壓：AC 100V~240V 50-60H，2.3A 額定輸出電壓：DC 52V 2.5A 工作溫度：-20℃—+65℃ |
只 |
|
250W電源適配器 |
GWS-AP250-52 |
桌面型 250W單組輸出電源適配器； 額定輸入電壓：AC 100V~240V 50-60H，4.1A 額定輸出電壓：DC 52V 4.8A 工作溫度：-20℃—+65℃ |
只 |
|
工業120W導軌電源 |
GWS-DP120-48 |
導軌型 120W單組輸出工業電源； 額定輸入電壓：AC 100V~240V 50-60H，2.0A 額定輸出電壓：DC 48V 2.5A 工作溫度：-40℃—+70℃ |
只 |
|
工業240W導軌電源 |
GWS-DP240-48 |
導軌型 240W單組輸出工業電源； 額定輸入電壓：AC 100V~240V 50-60H，4.3A 額定輸出電壓：DC 48V 5A 工作溫度：-40℃—+70℃ |
只 |
|
工業480W導軌電源 |
GWS-DP480-48 |
導軌型480W單組輸出工業電源 ； 額定輸入電壓：AC 100V~240V 50-60H，5A 額定輸出電壓：DC 48V 10A 工作溫度：-40℃—+70℃ |
只 |
|
設備名稱 |
設備信息 |
|
ONV-IPS33064FM |
L2+網管型4個10/100/1000M RJ45端口+ 4個100/1000M SFP光口插槽，工業以太網光纖交換機，支持雙DC冗余電源輸入，導軌式安裝。 |
|
ONV-IPS33084FM |
L2+網管型4個10/100/1000M RJ45端口+ 4個100/1000M SFP光口插槽，工業以太網光纖交換機，支持雙DC冗余電源輸入，導軌式安裝。 |
|
ONV-IPS33108FM |
L2+網管型8個10/100/1000M RJ45端口+ 2個100/1000M SFP光口插槽，工業以太網光纖交換機，支持雙DC冗余電源輸入，導軌式安裝。 |
|
ONV-IPS33148FM |
L2+網管型10個10/100/1000M RJ45端口+ 4個100/1000M SFP光口插槽，工業以太網光纖交換機，支持雙DC冗余電源輸入，1路掉電告警開關量接口，導軌式安裝。 |
|
ONV-IPS33168FM |
L2+網管型8個10/100/1000M RJ45端口+ 8個100/1000M SFP光口插槽，工業以太網光纖交換機，支持雙DC冗余電源輸入，導軌式安裝。 |
|
ONV-IPS33168FM-4GF |
L2+網管型12個10/100/1000M RJ45端口+ 4個100/1000M SFP光口插槽，工業以太網光纖交換機，支持雙DC冗余電源輸入，1路掉電告警開關量輸出，導軌式安裝。 |
|
型號 |
ONV- IPS36248FM |
ONV- IPS38248FM |
|
端口特征 |
||
|
固定端口 |
12個10/100/1000Base-T 上聯RJ45端口(Data) 8個100/1000Base-X 上聯SFP光口插槽（Data） 4個1/10G 萬兆SFP+上聯光口插槽(Data) 1個Console RS232控制口（115200，N，8，1） 2組V+，V- 冗余DC電源接口（6P鳳凰端子） 1組掉電告警開關量接口（FAULT） |
|
|
網口特性 |
1-12口10/100/1000Base-T自動偵測， 全/半雙工MDI/MDI-X自適應 |
|
|
雙絞線傳輸 |
10BASE-T ： Cat3,4,5 UTP(≤100 meter) 100BASE-TX ： Cat5 or later UTP(≤100 meter) 1000BASE-T ： Cat5e or later UTP(≤100 meter) |
|
|
光口特性 |
千兆SFP光纖接口，默認不配套光模塊，需要另購,（可選訂單模/多模、單纖/雙纖光模塊，LC） |
|
|
光口擴展 |
支持Turbo超頻2.5G光模塊擴展及組環網 |
|
|
光纜 |
多模 ——工作波長：850nm ，傳輸距離：0～500M； 850nm ，傳輸距離：0～300M（10G)； 單模 ——工作波長：1310nm，傳輸距離：0～40KM； 工作波長： 1550nm，傳輸距離：0～120KM 。 |
|
|
交換芯片參數 |
||
|
網管類型 |
L2+ |
L3 |
|
網絡協議 |
IEEE802.3 10BASE-T； IEEE802.3i 10Base-T； IEEE802.3u 100Base-TX； IEEE802.3ab 1000Base-T； IEEE802.3z 1000Base-X； IEEE802.3ae 10GBase-LR/SR； IEEE802.3x |
|
|
轉發模式 |
存儲轉發（全線速） |
|
|
背板帶寬 |
598Gbps （無阻塞） |
|
|
包轉發率@64byte |
89.28Mpps |
|
|
MAC地址表 |
32K |
|
|
包轉發緩存 |
32M |
|
|
巨型幀 |
9.6K |
|
|
LED指示燈 |
電源指示燈：PWR（綠色）；系統運行指示燈：SYS（綠色）； 網絡指示燈： Link（黃色）；光口指示燈：L/A（綠色） |
|
|
一鍵還原開關 |
有（按住10秒后松開，即可恢復出廠設置） |
|
|
電源特征 |
||
|
總功率/輸入電壓 |
36W/48VDC |
|
|
整機功耗 |
待機功耗：＜30W；滿載功耗：＜36W |
|
|
輸入電壓與接口 |
12-57VDC寬電壓；6Pin工業鳳凰端子，支持防反接保護 |
|
|
配套電源 |
無，可選購工業電源24V/60W，見配件信息表選購使用 |
|
|
物理規格參數 |
||
|
工作溫度/濕度 |
-40～+80°C；5%～90% RH無凝結 |
|
|
存儲溫度/濕度 |
-40～+85°C；5%～95% RH無凝結 |
|
|

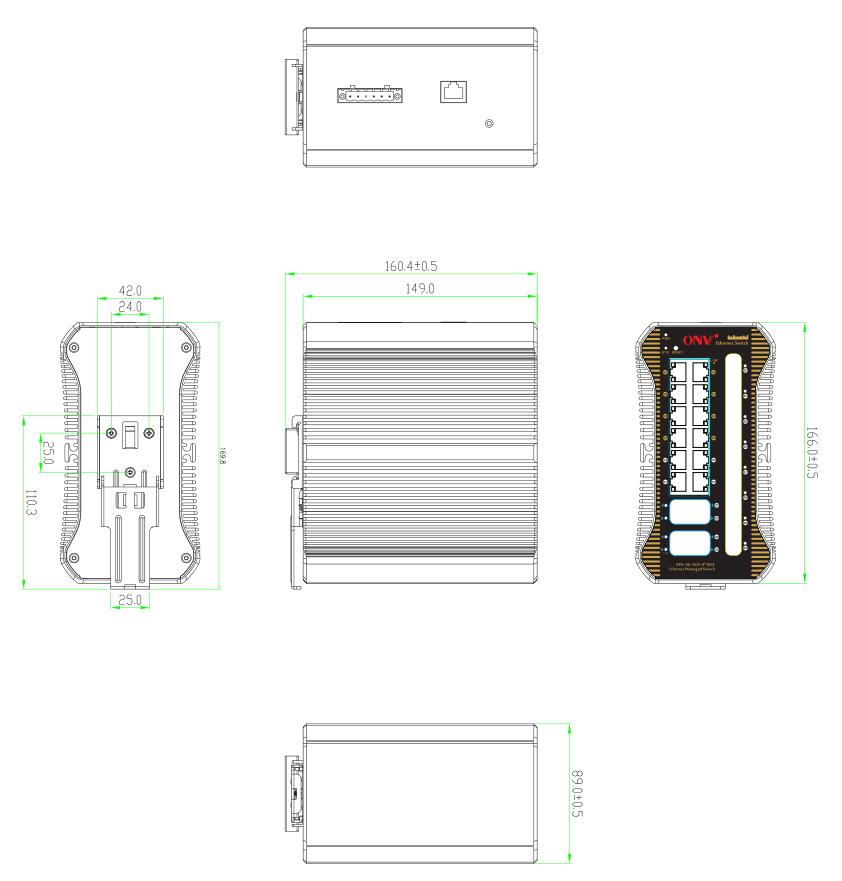

外觀尺寸（L*W*H） |
166*149*89mm |
|
|
凈重/毛重 |
＜2.2kg / ＜2.8kg |
|
|
安裝方式 |
桌面式、35mm DIN導軌式安裝 |
|
|
產品認證與質保 |
||
|
防雷/防護等級 |
端口防雷：6KV 8/20us； 防護等級：IP40 IEC61000-4-2（ESD）：±8kV接觸放電，±15kV空氣放電 IEC61000-4-3（RS）：10V/m（80~1000MHz） IEC61000-4-4（EFT）：電源線：±4kV；數據線：±2kV IEC61000-4-5（Surge）：電源線：CM±4kV/DM±2kV；數據線：±4kV IEC61000-4-6（射頻傳導）：10V（150kHz~80MHz） IEC61000-4-8（工頻磁場）：100A/m持續；1000A/m ，1s to 3s IEC61000-4-9（脈沖磁場）：1000A/m IEC61000-4-10（阻尼振蕩）：30A/m 1MHz IEC61000-4-12/18（震蕩波）：CM 2.5kV，DM 1kV IEC61000-4-16（共模傳導）：30V持續；300V，1s FCC Part 15/CISPR22（EN55022）：Class B IEC61000-6-2（通用工業標準） |
|
|
機械特性 |
IEC60068-2-6（抗振動） IEC60068-2-27（抗沖擊） IEC60068-2-32（自由下落） |
|
|
安規認證 |
3C；
CE mark, commercial；CE/LVD EN60950； |
|
|
質保期 |
交換機5年，終身維護 |
|
|
網管業務特性 |
||
|
端口 |
支持IEEE802.3x流控（全雙工） 支持基于端口速率的廣播風暴抑制 支持對出入端口的報文流量進行限速，粒度最小為64Kbps 支持端口溫度保護設置 支持端口EEE 綠色以太網節能配置 |
|
|
三層功能 |
支持L2+網管功能，支持IPV4/IPV6雙棧管理 支持三層路由轉發，支持不同網段，不同VLAN之間通信 支持靜態路由/默認路由，最大條目128個 支持ARP協議，最大條目1024個 |
支持L3網管功能，支持IPV4/IPV6雙棧管理 支持三層路由全線速轉發，支持不同網段，不同VLAN之間通信 支持靜態路由/默認路由，最大條目128個 支持ARP協議，最大條目1024個 |
|
VLAN |
支持基于端口的VLAN（4K個）,IEEE802.1q 支持基于協議的VLAN 支持基于MAC的VLAN 支持Vocie VLAN 支持Access、Trunk、Hybrid三種類型端口配置 支持QinQ 配置 |
|
|
端口匯聚 |
支持LACP 支持靜態聚合 支持最大12個聚合組，每個聚合組最大支持8個端口 |
|
|
生成樹 |
支持STP（IEEE802.1d） 支持RSTP（IEEE802.1w） 支持MSTP（IEEE802.1s） |
|
|

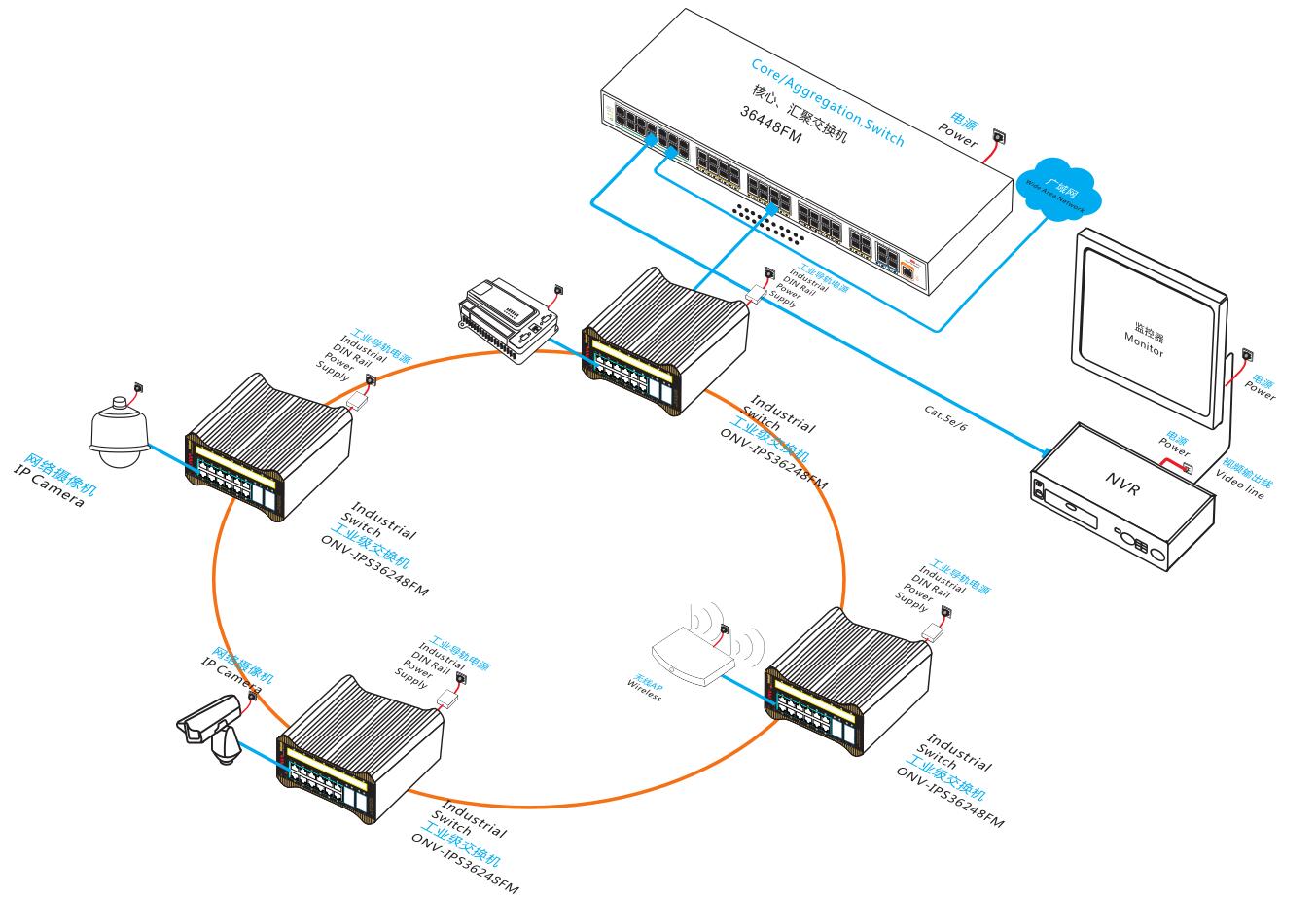

工業級環網協議 |
支持G.8032(ERPS)，最多支持250個環，每環最多支持250個設備 環網自愈時間小于20ms |
|
|
組播 |
支持IGMP Snooping v1/v2、最多支持1024個組播組 支持用戶快速離開機制 支持MLD Snooping v1/v2 支持組播VLAN |
|
|
鏡像 |
支持基本端口的雙向流量鏡像 |
|
|
QoS |
支持Diff-Serv QoS 每個端口支持8個輸出隊列 支持802.1p/DSCP優先級映射 支持隊列調度機制（SP、WRR、SP+WRR） 支持優先級標記Mark/Remark 支持基于流的包過濾 支持基于流的重定向 支持基于流的限速 |
|
|
ACL |
支持L2～L4包過濾功能，可以匹配報文前80個字節，提供基于源MAC地址、目的MAC地址、源IP地址、目的IP地址、IP協議類型、TCP/UDP端口、 TCP/UDP端口范圍、VLAN等定義ACL。 支持基于端口、VLAN下發ACL |
|
|
安全特性 |
支持用戶分級管理和口令保護 支持IEEE802.1X認證/集中MAC地址認證 支持AAA&RADIUS認證 支持MAC地址學習數目限制 支持MAC地址黑洞 支持SSH 2.0，為用戶登陸提供安全加密通道 支持SSL，保障數據傳輸安全 支持端口隔離 支持ARP報文限速功能 支持IP源地址保護 支持ARP入侵檢測功能 支持防DoS攻擊 支持端口廣播報文抑制 支持主機數據備份機制 IP+MAC+VLAN+端口的四元綁定功能 |
|
|
DHCP |
支持DHCP Serve 支持DHCP Client 支持DHCP Relay 支持DHCP Snooping |
|
|
管理與維護 |
支持Console/AUX Modem/Telnet/SSH2.0 CLI命令行配置 支持WEB網管（支持HTTPS） 支持FTP、TFTP、Xmodem、SFTP文件上下載管理 支持SNMP V1/V2C/V3 支持一鍵還原 支持NTP時鐘 支持系統工作日志 支持Ping檢測 支持線纜長度狀態檢測 支持CPU即時利用率狀態查看 支持鏈路層發現協議LLDP 支持光網視的ONV NMS平臺化集群式管理（LLDP+SNMP） |
|
|
系統要求 |
Web瀏覽器：Mozilla火狐2.5或更高版本，谷歌瀏覽器chrome V42或更高版本，微軟Internet Explorer10或更高版本;
|
|
