產品概述

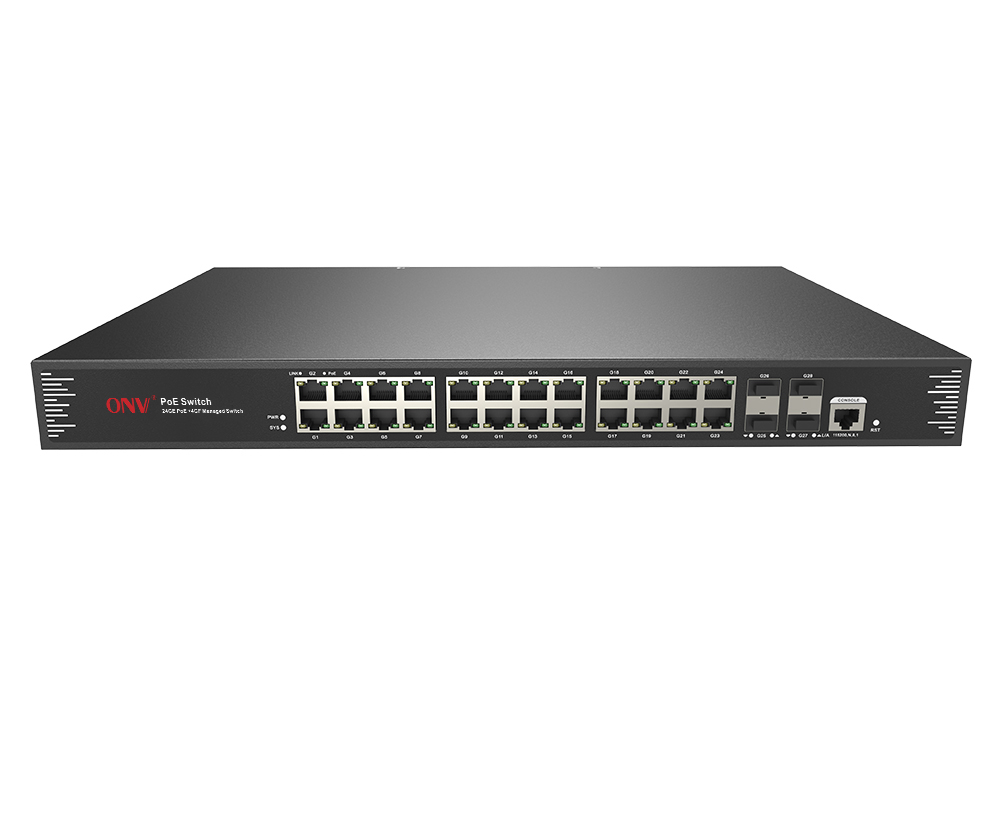

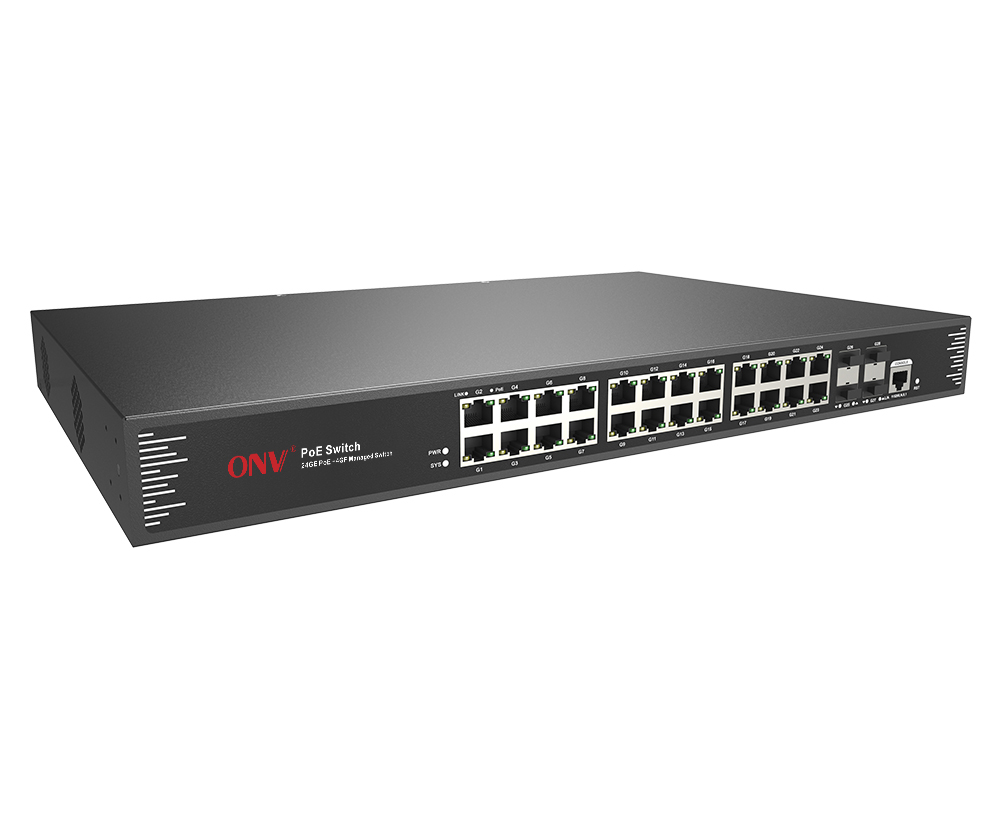

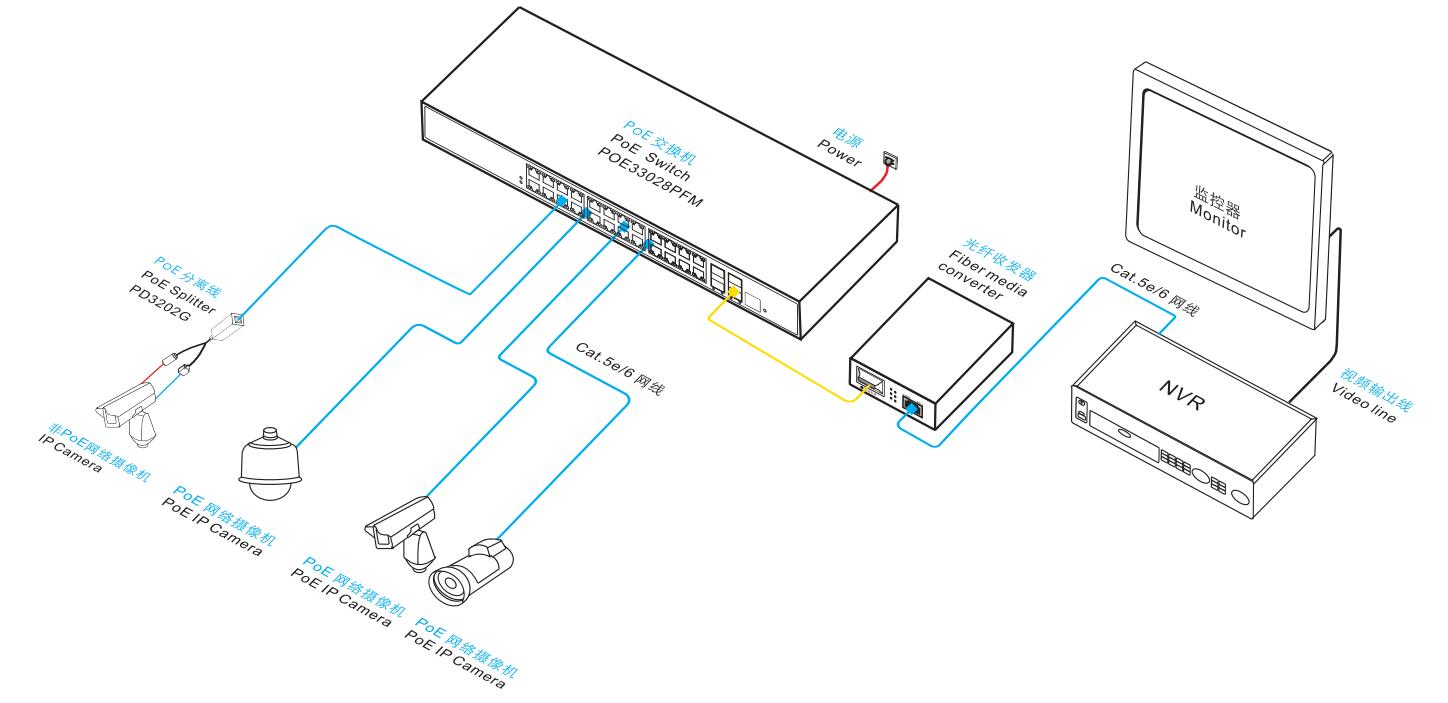

ONV-POE33028PFM系列是ONV自主研發的全千兆二層網管PoE光纖交換機，支持24個10/100/1000Base-T自適應RJ45口+4個100/1000Base-X SFP光口插槽。其中1-24端口支持IEEE 802.3af/at標準PoE供電，單端口PoE功率達30W，整機最大PoE輸出功率為400W（at-600W）。作為PoE供電設備，能自動檢測識別符合標準的受電設備并通過網線為其供電。可通過網線為無線AP、網絡攝像頭、網絡電話機、樓宇可視門禁對講等POE終端設備供電，滿足對高密度PoE供電有需求的網絡環境，適合酒店、校園、園區，商超，景區、廠區宿舍及SMB中小型企業組建經濟高效的網絡。
ONV-POE33028PFM具備L2+網管功能，支持IPV4管理及靜態路由轉發，支持完備的安全防護機制、完善的ACL/QoS策略和豐富的VLAN功能，易于管理維護。支持多種網絡冗余協議STP/RSTP/MSTP(<50ms)提升鏈路備份和網路可靠性，當單向網絡故障時，可以迅速恢復通信，保證重要傳輸?shù)牟婚g斷通訊。根據實際應用需要，通過Web,CLI,SNMP,Telnet等網管方式，進行PoE供電管理，端口流量控制，VLAN劃分，QoS等功能多種應用業務配置。
產品特點
全千兆接入，千兆光口上行
◇全系列支持“千兆以太網口+千兆光口上聯”組合，方便用戶靈活組網，滿足各種場景組網需求；
◇所有端口支持無阻塞線速轉發，傳輸更流暢。
◇支持IEEE 802.3x全雙工流控和Backpressure半雙工流控。
智能PoE供電功能
◇ 24個10/100/1000Base-T RJ45端口支持PoE供電，滿足安防監控、電話會議系統、無線覆蓋等場景PoE供電的需求。
◇ 符合IEEE 802.3af/at PoE供電標準，自動識別PoE設備進行供電，不損壞非PoE設備。整機最大PoE輸出功率達400W，單端口最大PoE輸出功率為30W。
◇ PoE端口支持優先級機制，當剩余功率不足時，優先保障高優先級端口的供電，避免設備超負荷工作。
◇ 支持POE網管功能，可以通過網管配置，實現PoE各端口功率分配，優先級設定，端口功率狀態查看，時間調度等。
強大業務處理能力
◇支持IEEE 802.1Q VLAN，支持協議VLAN,用戶可以按需求靈活劃分VLAN
◇支持QoS，支持基于端口、基于802.1P和基于DSCP的三種優先級模式和Equ、SP、WRR、SP+WRR四種隊列調度算法。
◇支持ACL，通過配置匹配規則、處理操作以及時間權限來實現對數據包的過濾，提供靈活的安全訪問控制策略。
◇支持IGMP V1/V2組播協議，支持IGMP Snooping，滿足多終端高清視頻監控和視頻會議接入需求。
◇支持環網STP/RSTP/MSTP生產樹協議，消除二層環路、實現鏈路備份。
◇支持靜態匯聚和動態匯聚，有效增加鏈路帶寬，實現負載均衡、鏈路備份，提高鏈路可靠性。
完備的安全防護機制
◇支持802.1X認證，為局域網計算機提供認證功能，并根據認證結果對受控端口的授權狀態進行控制。
◇支持端口隔離。
◇支持端口廣播風暴抑制。
◇支持端口+MAC綁定，IP+MAC+端口綁定功能。
設備穩定可靠
◇ 主機低功耗、風扇主動散熱設計，鍍鋅鋼材金屬外殼，散熱優良，保證產品穩定運行。
◇ 采用ONV自主研發的電源，高冗余設計，提供長久穩定PoE電力輸出。
◇ 設備滿足國家CCC標準，完全符合CE、FCC、RoHS安規要求，使用安全可靠。
◇ 用戶可通過電源指示燈(PWR)、端口狀態指示燈（Link）、PoE工作指示燈輕松了解設備工作狀態。
輕松的運維管理
◇ 支持Web網管、CLI命令行（Console，Telnet）、SNMP（V1/V2/V3）、Telnet等多樣化的管理和維護方式。
◇支持HTTPS、SSLV3、SSHV1/V2等加密方式，管理更安全。
◇支持RMON、系統日志、端口流量統計，便于網絡優化和改造。
◇支持LLDP，方便網絡管理系統查詢及判斷鏈路的通信狀況。
◇支持CPU監控、內存監控、Ping檢測、線纜長度檢測。
產品尺寸規格
包裝清單
|
包裝清單 |
物品名稱 |
數量 |
單位 |
|
28口全千兆網管POE交換機 |
1 |
臺 |
|
|
AC電源線 |
1 |
根 |
|
|
RJ45-DB9適配轉換線 |
1 |
根 |
|
|
五金安裝套件(掛耳） |
1 |
對 |
|
|
快速使用指南 |
1 |
份 |
|
|
保修卡與合格證 |
1 |
份 |
訂購信息
|
設備名稱 |
設備信息 |
|
ONV-POE33028PFM |
L2+網管型24個10/100/1000M RJ45端口+ 4個100/1000M SFP上聯光口插槽，以太網POE光纖交換機，其中1-24口支持IEEE 802.3af/at PoE國際標準，內置400W電源，支持1U/19寸機柜安裝。 |
|
ONV-POE33028PFM-at |
L2+網管型24個10/100/1000M RJ45端口+ 4個100/1000M SFP上聯光口插槽，以太網POE光纖交換機，其中1-24口支持IEEE 802.3af/at PoE國際標準，內置600W電源，支持1U/19寸機柜安裝。 |
|
名稱 |
型號 |
描述 |
單位 |
|
1.25G光模塊 |
ONV-2630 |
SFP光模塊，1.25G，多模雙纖850nm，傳輸距離：550m，LC接口，支持DDM功能，支持熱拔插。 |
只 |
|
ONV-2632 |
SFP光模塊，1.25G，單模雙纖1310nm，傳輸距離：20km，LC接口，支持DDM功能，支持熱拔插。 |
只 |
|
|
ONV-2612-T |
SFP光模塊，1.25G，單模單纖TX1310nm/RX1550nm，傳輸距離：20km，LC接口，支持DDM功能，支持熱拔插。 |
只 |
|
|
ONV-2613-R |
SFP光模塊，1.25G，單模單纖TX1550nm/RX1310nm，傳輸距離：20km，LC接口，支持DDM功能，支持熱拔插。 |
只 |
|
|
ONV-2612-T-SC |
SFP光模塊，1.25G，單模單纖TX1310nm/RX1550nm，傳輸距離：20km，SC接口，支持DDM功能，支持熱拔插。 |
只 |
|
|
ONV-2613-R-SC |
SFP光模塊，1.25G，單模單纖TX1550nm/RX1310nm，傳輸距離：20km，SC接口，支持DDM功能，支持熱拔插。 |
只 |
|
|
電模塊 |
ONV-2633 |
1.25G SFP光模塊轉10/100/1000M RJ45網口，（光轉電） |
只 |
|
型號 |
ONV-POE33028PFM |
ONV-POE33028PFM-at |
|
端口特征 |
||
|
固定端口 |
24個10/100/1000Base-T POE口（Data/Power） 4個100/1000Base-XSFP上聯光口插槽(Data) 1個Console RS232控制口(115200,N,8,1) |
|
|
網口特性 |
1-24口10/100/1000Base-T（X）自動偵測，全/半雙工MDI/MDI-X自適應 |
|
|
雙絞線傳輸 |
10BASE-T ： Cat3,4,5 UTP(≤100 meter) 100BASE-TX ： Cat5 or later UTP(≤100 meter) 1000BASE-T ： Cat5e or later UTP(≤100 meter) |
|
|
光口特性 |
千兆SFP 光纖接口，默認不配套光模塊，需要另購，（可選訂單模/多模、單纖/雙纖光模塊，LC） |
|
|
光纜 |
多?！ぷ鞑ㄩL：850nm ，傳輸距離：0～500M； 單?！ぷ鞑ㄩL：1310nm，傳輸距離：0～40KM； 工作波長：1550nm，傳輸距離：0～120KM 。 |
|
|
交換芯片參數 |
||
|
網管類型 |
L2+ |
|
|
網絡協議 |
IEEE802.3 10BASE-T； IEEE802.3i 10Base-T； IEEE802.3u100Base-TX； IEEE802.3ab 1000Base-T； IEEE802.3z 1000Base-X； IEEE802.3x |
|
|
轉發模式 |
存儲轉發（全線速） |
|
|
背板帶寬 |
192Gbps （無阻塞） |
|
|
包轉發率@64byte |
41.7Mpps |
|
|
MAC地址表 |
8K |
|
|
包轉發緩存 |
4.1M |
|
|
巨型幀 |
10K |
|
|
LED指示燈 |
電源指示燈：PWR(黃色)；系統指示燈：SYS(黃色)；網絡指示燈：Link/Act(黃色)，光口： L/A(綠色)；POE工作指示燈：PoE(綠色)； |
|
|
一鍵還原開關 |
有 |
|
|
PoE與電源特征 |
||
|
PoE端口 |
1-24端口支持IEEE802.3af/at標準POE供電 |
|
|
PoE管理 |
支持PoE電源總功率限制配置 支持每端口PoE輸出功率分配，PoE開/關，af/at功率分配 支持每端口PoE輸出優先級配置 支持每端口PoE工作狀態顯示 支持電源延遲啟動 支持PoE 工作與時間調度 |
|
|
供電引腳 |
默認，僅支持1/2(+)，3/6(-),4芯供電 |
|
|
最高單口PoE功率 |
30W，標準IEEE802.3af/at |
|
|
總功率/輸入電壓 |
400W，交流（AC100-240V） |
600W，交流（AC100-240V） |
|
整機功耗 |
待機功耗：＜18W；滿載功耗：＜380W |
待機功耗：＜22W；滿載功耗：＜600W |
|
配套電源 |
內置開關電源，AC：100～240V 50-60Hz 5.0A |
內置開關電源，AC：100～240V 50-60Hz 6.6A |
|
物理規格參數 |
||
|
工作溫度/濕度 |
-20～+55°C；5%～90% RH無凝結 |
|
|
存儲溫度/濕度 |
-40～+75°C；5%～95% RH無凝結 |
|
|
外觀尺寸（L*W*H） |
440x290x44.5mm |
|
|
凈重/毛重 |
＜4.4kg / ＜5.0kg |
＜4.6kg / ＜5.3kg |
|
安裝方式 |
桌面式、1U/19寸機柜安裝 |
|
|
產品認證與質保 |
||
|
防雷/防護等級 |
端口防雷：6KV 8/20us； 防護等級：IP30 |
|
|
安規認證 |
3C；
CE mark, commercial；CE/LVD EN60950； |
|
|
質保期 |
交換機3年，終身維護 |
|
|
網管業務特性 |
||
|
端口 |
支持IEEE802.3x流控（全雙工） 支持基于端口速率的廣播風暴抑制 支持對出入端口的報文流量進行限速，粒度最小為16Kbps，最大為1Gbps 支持端口實時流量管理（Flow Interval) |
|
|
三層功能 |
支持L2+網管功能， 支持IPV4靜態路由/默認路由，最大條目128個 支持ARP協議，最大條目1024個 |
|
|
VLAN |
支持基于端口的VLAN（4K個）,IEEE802.1q 支持基于協議的VLAN 支持Access、Trunk、Hybrid三種類型端口配置 |
|
|
端口匯聚 |
支持LACP動態聚合 支持靜態聚合 支持最大14個聚合組，每個聚合組最大支持8個端口 |
|
|
生成樹 |
支持STP（IEEE802.1d） 支持RSTP（IEEE802.1w） 支持MSTP（IEEE802.1s） |
|
|
組播 |
支持IGMP Snooping v1/v2、最多支持1024個組播組 支持用戶快速離開機制 支持組播VLAN |
|
|
鏡像 |
支持基本端口的雙向流量鏡像 |
|
|
QoS |
支持Diff-Serv QoS 每個端口支持8個輸出隊列 支持802.1p/DSCP優先級映射 支持隊列調度機制（SP、WRR、SP+WRR） 支持優先級標記Mark/Remark 支持基于流的包過濾 支持基于流的重定向 支持基于流的限速 |
|
|
ACL |
支持L2～L4包過濾功能，可以匹配報文前80個字節，提供基于源MAC地址、目的MAC地址、源IP地址、目的IP地址、IP協議類型、TCP/UDP端口、 TCP/UDP端口范圍、VLAN等定義ACL。 支持基于端口、VLAN下發ACL |
|
|
安全特性 |
支持用戶分級管理和口令保護 支持基于端口的IEEE802.1X認證 支持AAA&RADIUS認證 支持MAC地址學習數目限制 支持MAC地址黑洞 支持SSH 2.0，為用戶登陸提供安全加密通道 支持SSL，保障數據傳輸安全 支持端口隔離 支持ARP報文限速功能 支持IP源地址保護 支持ARP入侵檢測功能 支持防DoS攻擊 支持端口廣播報文抑制 支持主機數據備份機制 IP+MAC+VLAN+端口的四元綁定功能 |
|
|
DHCP |
支持DHCP Serve 支持DHCP Client 支持DHCP Snooping |
|
|
管理與維護 |
支持Console/AUX Modem/Telnet/SSH2.0 CLI命令行配置 支持WEB網管（支持HTTPS） 支持FTP、TFTP、Xmodem、SFTP文件上下載管理 支持SNMP V1/V2C/V3 支持一鍵還原 支持NTP時鐘 支持系統工作日志 支持Ping檢測 支持線纜狀態檢查 支持CPU即時利用率狀態查看 支持鏈路層發現協議LLDP 支持光網視的ONV NMS平臺化集群式管理（LLDP+SNMP） |
|
|
系統要求 |
Web瀏覽器：Mozilla火狐2.5或更高版本，谷歌瀏覽器chrome V42或更高版本，微軟Internet Explorer10或更高版本; 5類及以上以太網電纜; TCP/ IP，網絡適配器和網絡操作系統（如Microsoft Windows，Linux或Mac OS X）安裝在網絡中的每臺計算機上5類及以上以太網電纜; |
|
