包裝清單 |
物品名稱 |
數量 |
單位 |
|
18口全千兆網管工業POE交換機（ONV-IPS33018PFM/at） |
1 |
臺 |
|
|
AC電源線 |
1 |
根 |
|
|
RJ45-DB9適配轉換線 |
1 |
根 |
|
|
五金安裝套件(掛耳） |
1 |
對 |
|
|
快速使用指南 |
1 |
份 |
|
|
保修卡與合格證 |
1 |
份 |
|
設備名稱 |
設備信息 |
|
ONV-IPS33018PFM |

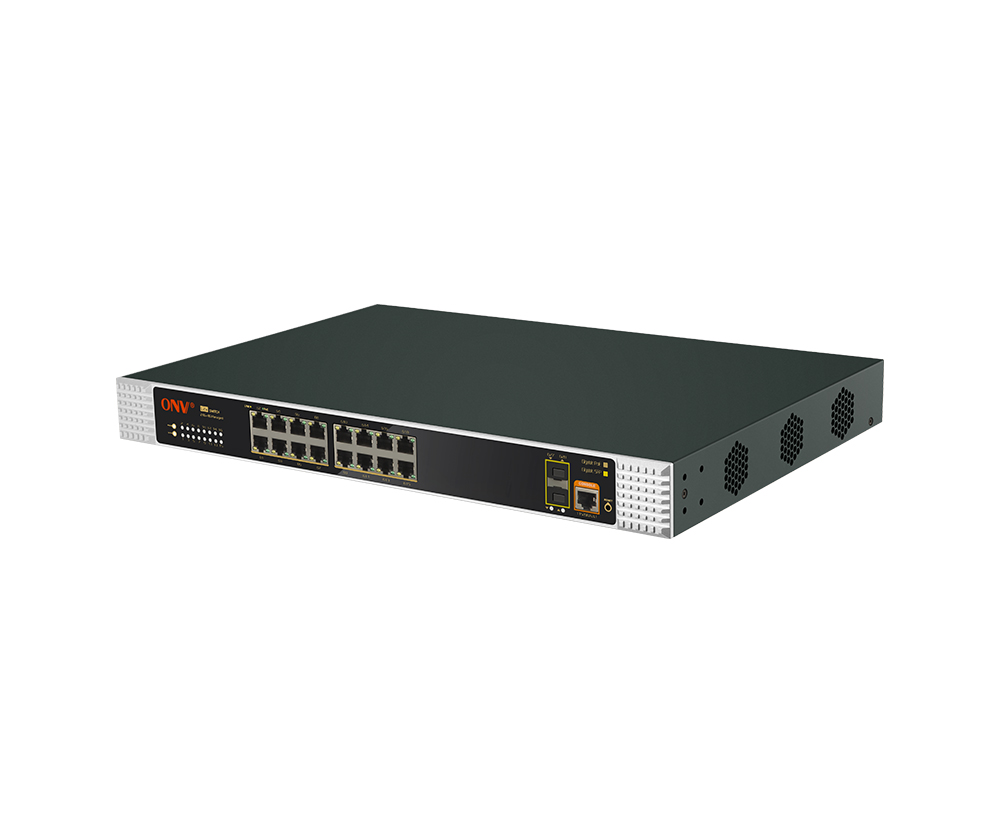

L2+網管型16個10/100/1000M RJ45端口+ 2個100/1000M SFP上聯光口插槽，工業POE光纖交換機，其中1-16口支持IEEE 802.3af/at PoE國際標準，內置250W電源，支持1U/19寸機柜安裝。 |
|
ONV-IPS33018PFM-at |
L2+網管型16個10/100/1000M RJ45端口+ 2個100/1000M SFP上聯光口插槽，工業POE光纖交換機，其中1-16口支持IEEE 802.3af/at PoE國際標準，內置400W電源，支持1U/19寸機柜安裝。 |
|
名稱 |
型號 |
描述 |
單位 |
|
1.25G光模塊 |
ONV-2630 |
SFP光模塊，1.25G，多模雙纖850nm，傳輸距離：550m，LC接口，支持DDM功能，支持熱拔插。 |
只 |
|
ONV-2632 |
SFP光模塊，1.25G，單模雙纖1310nm，傳輸距離：20km，LC接口，支持DDM功能，支持熱拔插。 |
只 |
|
|
ONV-2612-T |
SFP光模塊，1.25G，單模單纖TX1310nm/RX1550nm，傳輸距離：20km，LC接口，支持DDM功能，支持熱拔插。 |
只 |
|
|
ONV-2613-R |
SFP光模塊，1.25G，單模單纖TX1550nm/RX1310nm，傳輸距離：20km，LC接口，支持DDM功能，支持熱拔插。 |
只 |
|
|
2612-T-G |
工業SFP光模塊，1.25G，單模單纖TX1310nm/RX1550nm，傳輸距離：20km，LC接口，支持DDM功能，支持熱拔插。 |
只 |
|
|
2613-R-G |
工業SFP光模塊，1.25G，單模單纖TX1550nm/RX1310nm，傳輸距離：20km，LC接口，支持DDM功能，支持熱拔插。 |
只 |
|
|
ONV-2612-T-SC |
SFP光模塊，1.25G，單模單纖TX1310nm/RX1550nm，傳輸距離：20km，SC接口，支持DDM功能，支持熱拔插。 |
只 |
|
|
ONV-2613-R-SC |
SFP光模塊，1.25G，單模單纖TX1550nm/RX1310nm，傳輸距離：20km，SC接口，支持DDM功能，支持熱拔插。 |
只 |
|
|
電模塊 |
ONV-2633 |
1.25G SFP光模塊轉10/100/1000M RJ45網口，（光轉電） |
只 |
|
型號 |
ONV-IPS33018PFM |
ONV-IPS33018PFM-at |
|
固定端口 |
16個10/100/1000Base-T POE口（Data/Power） 2個100/1000Base-X SFP上聯光口插槽(Data) 1個Console RS232控制口(115200,N,8,1) |
|
|
POE端口 |
1-16端口支持IEEE802.3af/at標準PoE供電 |
|
|
網絡協議 |
IEEE802.3 10BASE-T； IEEE802.3i 10Base-T； IEEE802.3u 100Base-TX； IEEE802.3ab 1000Base-T； IEEE802.3z 1000Base-X； IEEE802.3x |
|
|
供電標準 |
符合IEEE802.3af/at國際標準 |
|
|
網口特性 |
1-16口支持10/100/1000Base-T自動偵測，全/半雙工MDI/MDI-X自適應 |
|
|
光口特性 |
千兆SFP 光纖接口，默認不配套光模塊，需要另購，（可選訂單模/多模、單纖/雙纖光模塊，LC） |
|
|
轉發模式 |
存儲轉發（全線速） |
|
|
背板帶寬 |
256Gbps （無阻塞） |
|
|
包轉發率@64byte |
26.78Mpps |
|
|
MAC地址表 |
8K |
|
|
包轉發緩存 |
6M |
|
|
巨型幀 |
9.6K |
|
|
雙絞線傳輸 |
10BASE-T ： Cat3,4,5 UTP(≤100 meter) 100BASE-TX ： Cat5 or later UTP(≤100 meter) 1000BASE-T ： Cat5e or later UTP(≤100 meter) |
|
|
光纜 |
多模 ：850nm 0～550M ， 單模 ：1310nm 0～40KM ， 1550nm 0～120KM 。 |
|
|
供電引腳 |
默認僅支持1/2(+)，3/6(-)，4芯供電 |
|
|
最高單口/平均功率 |
30W/15.4W |
30W/30W |
|
總功率/輸入電壓 |
250W，交流（AC100-240V） |
400W，交流（AC100-240V） |
|
整機功耗 |
待機功耗：＜16W；滿載功耗：＜240W |
待機功耗：＜20W；滿載功耗：＜380W |
|
配套電源 |
內置開關電源， AC：100～240V 50-60Hz 4.1A |
內置開關電源 AC：100～240V 50-60Hz 5.0A |
|
電源輸入接口 |

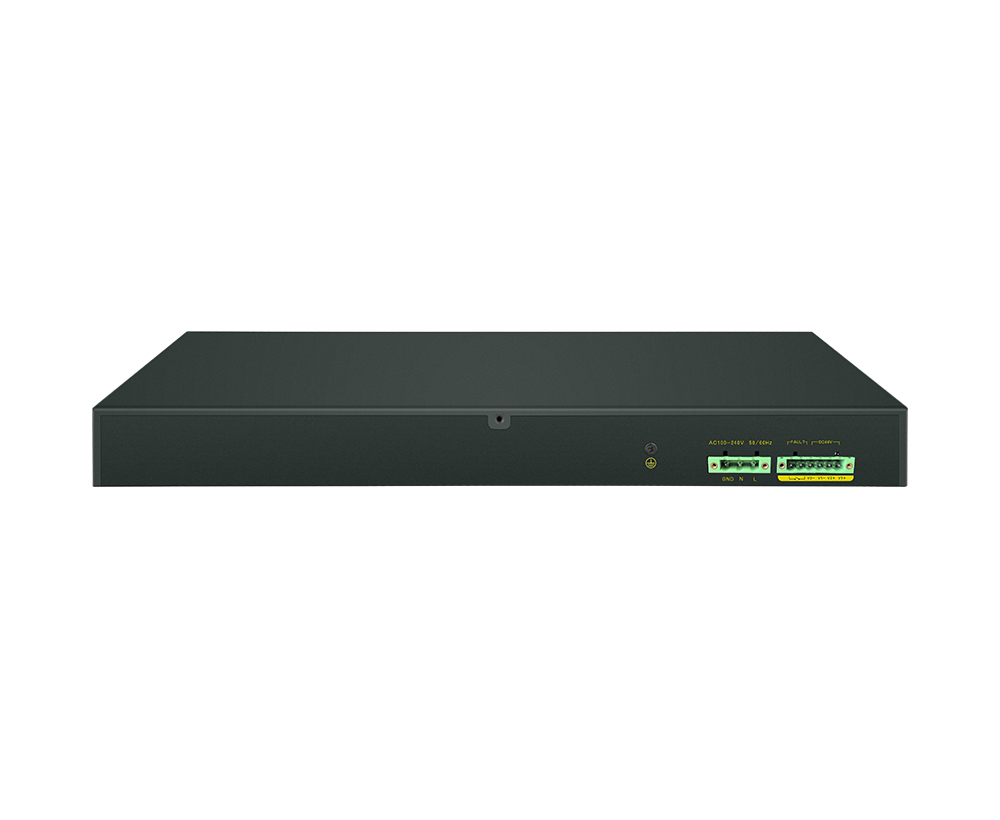

雙輸入電源接口設計：AC交流供電優先，支持防反接保護，掉電自動切換直流DC連接 2組DC12-48V輸入接口；1路告警開關接口；1組AC電源輸入接口 |
|
|
LED指示燈 |
電源指示燈 ：PWR(黃色)； 系統運行指示燈：SYS（黃色）； 網絡指示燈：Link（黃色）；POE指示燈：PoE（綠色）；速率指示燈：Speed(綠色)；光口指示燈：L/A（綠色） |
|
|
一鍵還原開關 |
有 |
|
|
工作溫度/濕度 |
-20～+55°C；5%～90% RH無凝結 |
|
|
存儲溫度/濕度 |
-40～+75°C；5%～95% RH無凝結 |
|
|
外觀尺寸（L*W*H） |
440x290x44.5mm |
|
|
凈重/毛重 |
＜4.2kg / ＜4.7kg |
＜4.4kg / ＜5.0kg |
|
安裝方式 |
桌面式、1U/19寸機柜安裝 |
|
|
防雷/防護等級 |
端口防雷：6KV 8/20us； 防護等級：IP30 IEC61000-4-2（ESD）：±8kV接觸放電，±15kV空氣放電 IEC61000-4-3（RS）：10V/m（80~1000MHz） IEC61000-4-4（EFT）：電源線：±4kV；數據線：±2kV IEC61000-4-5（Surge）：電源線：CM±4kV/DM±2kV；數據線：±4kV IEC61000-4-6（射頻傳導）：10V（150kHz~80MHz） IEC61000-4-8（工頻磁場）：100A/m持續；1000A/m ，1s to 3s IEC61000-4-9（脈沖磁場）：1000A/m IEC61000-4-10（阻尼振蕩）：30A/m 1MHz IEC61000-4-12/18（震蕩波）：CM 2.5kV，DM 1kV IEC61000-4-16（共模傳導）：30V持續；300V，1s FCC Part 15/CISPR22（EN55022）：Class B IEC61000-6-2（通用工業標準） |
|
|
機械特性 |
IEC60068-2-6（抗振動） IEC60068-2-27（抗沖擊） IEC60068-2-32（自由下落） |
|
|
安規認證 |
3C；
CE mark, commercial；CE/LVD EN60950； |
|
|
質保期 |
交換機5年，終身維護 |
|
|
業務特性 |
||
|
端口 |
支持IEEE802.3x流控（全雙工） 支持基于端口速率的廣播風暴抑制 支持對出入端口的報文流量進行限速，粒度最小為64Kbps 支持端口溫度保護設置 支持端口EEE 綠色以太網節能配置 |
|
|
PoE管理 |
支持PoE電源總功率限制配置 支持每端口PoE輸出功率分配，關閉/af/at 支持每端口PoE輸出優先級配置 支持每端口PoE工作狀態顯示 支持電源延遲啟動 支持PoE 工作與時間調度 |
|
|
三層功能 |
支持L2+網管功能，支持IPV4/IPV6管理 支持三層路由路由轉發，支持不同網段，不同VLAN之間通信 支持靜態路由/默認路由，最大條目128個 支持ARP協議，最大條目1024個 |
|
|
VLAN |
支持基于端口的VLAN（4K個）,IEEE802.1q 支持基于協議的VLAN 支持基于MAC的VLAN 支持Vocie VLAN 支持Access、Trunk、Hybrid三種類型端口配置 支持QinQ 配置 |
|
|
端口匯聚 |
支持LACP 支持靜態聚合 支持最大9個聚合組，每個聚合組最大支持8個端口 |
|
|
生成樹 |
支持STP（IEEE802.1d） 支持RSTP（IEEE802.1w） 支持MSTP（IEEE802.1s） |
|
|
工業級環網協議 |
支持G.8032(ERPS)，最多支持255個環，每環最多支持1024個設備 環網自愈時間小于20ms |
|
|
組播 |
支持IGMP Snooping v1/v2、最多支持1024個組播組 支持用戶快速離開機制 支持MLD Snooping v1/v2 支持組播VLAN |
|
|
鏡像 |
支持基本端口的雙向流量鏡像 |
|
|
QoS |
支持Diff-Serv QoS 每個端口支持8個輸出隊列 支持802.1p/DSCP優先級映射 支持隊列調度機制（SP、WRR、SP+WRR） 支持優先級標記Mark/Remark 支持基于流的包過濾 支持基于流的重定向 支持基于流的限速 |
|
|
ACL |
支持L2～L4包過濾功能，可以匹配報文前80個字節，提供基于源MAC地址、目的MAC地址、源IP地址、目的IP地址、IP協議類型、TCP/UDP端口、 TCP/UDP端口范圍、VLAN等定義ACL。 支持基于端口、VLAN下發ACL |
|
|
安全特性 |
支持用戶分級管理和口令保護 支持IEEE802.1X認證/集中MAC地址認證 支持AAA&RADIUS認證 支持MAC地址學習數目限制 支持MAC地址黑洞 支持SSH 2.0，為用戶登陸提供安全加密通道 支持SSL，保障數據傳輸安全 支持端口隔離 支持ARP報文限速功能 支持IP源地址保護 支持ARP入侵檢測功能 支持防DoS攻擊 支持端口廣播報文抑制 支持主機數據備份機制 IP+MAC+VLAN+端口的四元綁定功能 |
|
|
DHCP |
支持DHCP Serve 支持DHCP Client 支持DHCP Relay 支持DHCP Snooping |
|
|
管理與維護 |
支持Console/AUX Modem/Telnet/SSH2.0 CLI命令行配置 支持WEB網管（支持HTTPS） 支持FTP、TFTP、Xmodem、SFTP文件上下載管理 支持SNMP V1/V2C/V3 支持一鍵還原 支持NTP時鐘 支持系統工作日志 支持Ping檢測 支持線纜長度狀態檢測 支持CPU即時利用率狀態查看 支持鏈路層發現協議LLDP 支持光網視的ONV NMS平臺化集群式管理（LLDP+SNMP） |
|
|
系統要求 |
Web瀏覽器：Mozilla火狐2.5或更高版本，谷歌瀏覽器chrome V42或更高版本，微軟Internet Explorer10或更高版本; 5類及以上以太網電纜; TCP/ IP，網絡適配器和網絡操作系統（如Microsoft Windows，Linux或Mac OS X）安裝在網絡中的每臺計算機上 |
|
