產品概述

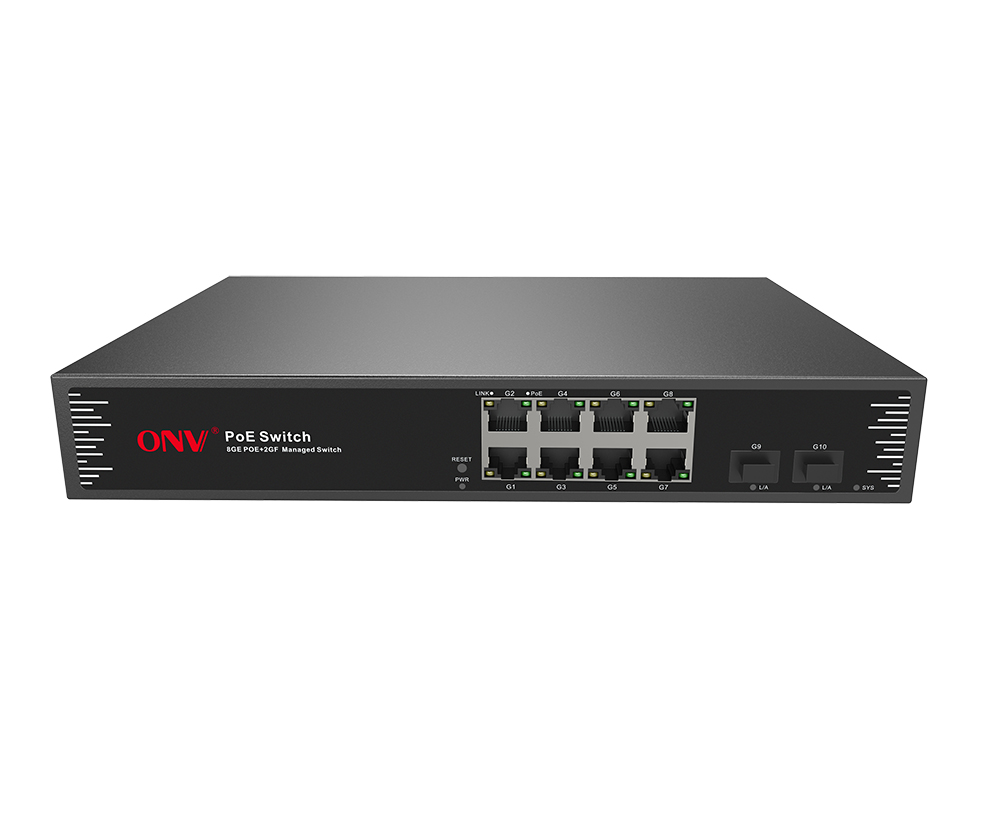

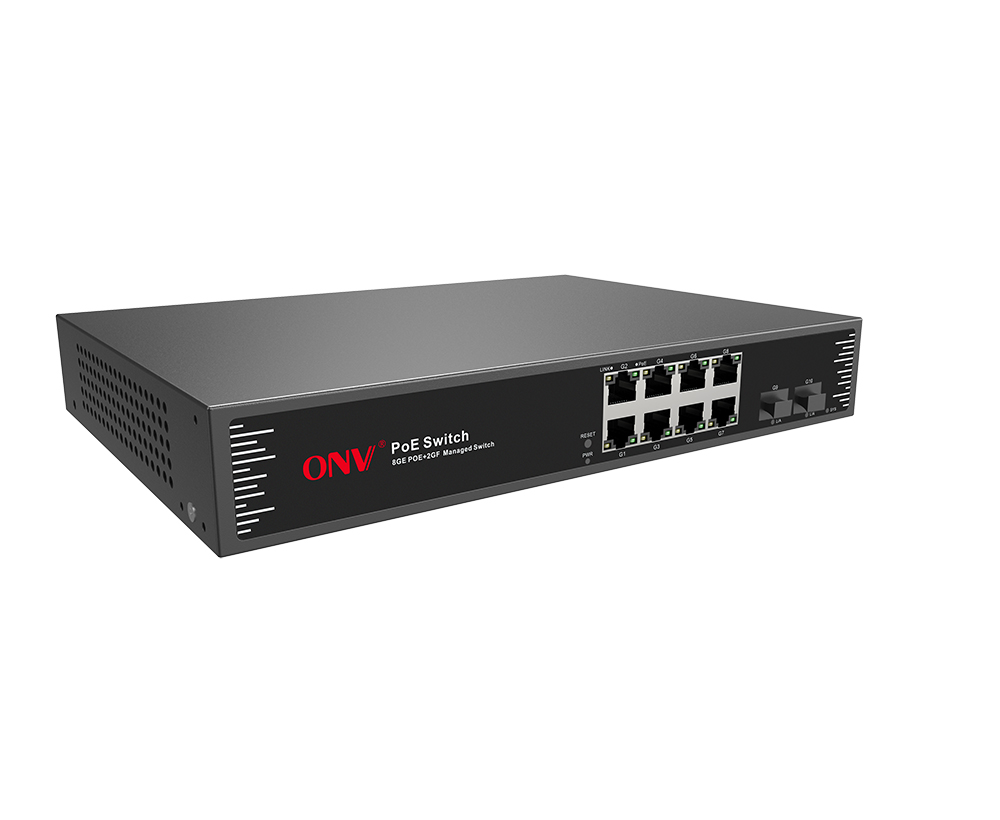

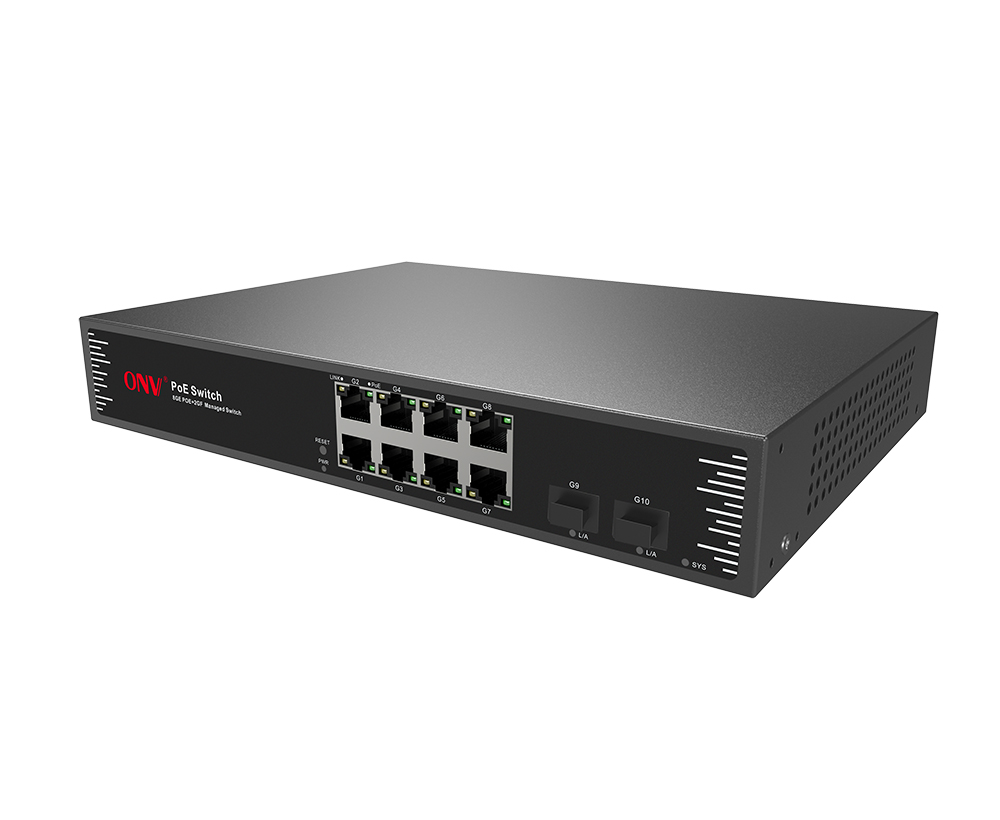

ONV-POE53108PFM系列是ONV自主研發的全千兆二層網管環網交換機，支持8個10/100/1000Base-T自適應RJ45口+2個1000Base-X SFP光口插槽。其中1-8口支持IEEE 802.3af/at標準PoE供電，單端口PoE功率達30W。作為PoE供電設備，能自動檢測識別符合標準的受電設備并通過網線為其供電。可通過網線為無線AP、網絡攝像頭、網絡電話機、可視門禁對講等POE終端設備供電，滿足對高密度PoE供電有需求的網絡環境，適合酒店、校園、廠區宿舍及SMB中小型企業組建經濟高效的網絡。
ONV-POE53108PFM支持WEB管理，同時支持ONV-NMS云管理平臺和云管APP管理，支持多種環網協議RSTP(<50ms)提升鏈路備份和網路可靠性，減少熔纖次數及網絡節點，提高施工效率，當單向網絡故障時，可以迅速恢復通信，保證重要傳輸?shù)牟婚g斷通訊。可實現安防網絡拓?fù)涔芾?、VLAN設置、端口管理、POE管理、遠程運維等功能。該交換機可靠性高、便于安裝維護，具有快速交換功能，以及多個接入端口，適用于各種規模局域網設備接入。
產品特點
▲ 千兆接入，雙光口上行
◇ 全系列支持“千兆以太網口+千兆光口”組合，方便用戶靈活組網，滿足各種場景組網需求；
◇ 所有端口支持無阻塞線速轉發，傳輸更流暢。
◇ 支持IEEE 802.3x全雙工流控和Backpressure半雙工流控。
▲ 遠程智能POE供電控制，精簡連接
◇ 8個10/100/1000Base-T RJ45端口支持PoE供電，滿足安防監控、電話會議系統、無線覆蓋等場景PoE供電的需求。
◇ 符合IEEE 802.3af/at PoE供電標準，自動識別PoE設備進行供電，不損壞非PoE設備，單端口最大PoE輸出功率為30W。
◇ 支持遠程POE管理功能，實現PoE各端口遠程開關，端口功率狀態查看，POE端口故障查詢功能等。
▲ 極致優化，極簡應用
◇ 依據行業應用需求，ONV摒棄了復雜的網管配置，保留了實用的網管功能，通過運維平臺，即可快速實現網絡部署與集中運維。
◇ Web網管功能QoS、鏈路聚合、環網管理、端口鏡像、端口控制與帶寬管理。
◇ 云平臺+移動APP運維管理，可視化PoE供電控制、網絡拓?fù)涔芾怼LAN劃分。
◇ 支持遠程升級，遠程重啟，恢復出廠設置。
◇ 支持實時故障告警，故障定位。
▲ 設備穩定可靠
◇ 主機低功耗、無風扇靜音設計，鋁合金材質金屬外殼，散熱優良，保證產品穩定運行。
◇ 設備滿足國家CCC標準，完全符合CE、FCC、RoHS安規要求，使用安全可靠。
◇ 用戶可通過電源指示燈(PWR)、系統運行指示燈（SYS）、端口狀態指示燈（Link，L/A），電源供電指示燈（P)輕松了解設備工作狀態。
包裝清單
|
包裝清單 |
物品名稱 |
數量 |
單位 |
|
10口全千兆E網管POE交換機 |
1 |
臺 |
|
|
AC電源線 |
1 |
根 |
|
|
快速使用指南，保修卡與合格證 |
1 |
份 |
訂購信息
|
設備名稱 |
設備信息 |
標配電源 |
|
ONV-POE53108PFM |
e網管8個10/100/1000M RJ45端口 + 2個100/1000M SFP光口插槽，環網POE交換機，其中1-8口支持IEEE 802.3af/at PoE國際標準，支持桌面式、機架式安裝。 |
120W |
|
型號 |
ONV-POE53108PFM |
|
端口特征 |
|
|
固定端口 |
8個10/100/1000Base-T POE端口（Power/Data） 2個1000Base-X SFP上聯光口插槽 (Data) |
|
網口特性 |
1-8口10/100/1000Base-T（X）自動偵測，全/半雙工MDI/MDI-X自適應 |
|
雙絞線傳輸 |
10BASE-T：Cat3,4,5 UTP(≤100 meter) 100BASE-TX：Cat5 or later UTP(≤100 meter) 1000BASE-T：Cat5e or later UTP(≤100 meter) |
|
光口特性 |
千兆SFP光纖接口，默認不配套光模塊，需要另購，（可選訂單模/多模、單纖/雙纖光模塊，LC） |
|
光纜 |
多模 ——工作波長：850nm ，傳輸距離：0～500M； 單模 ——工作波長：1310nm，傳輸距離：0～40KM； 工作波長： 1550nm，傳輸距離：0～120KM 。 |
|
交換芯片參數 |
|
|
網管類型 |
L2（WEB管理，平臺管理） |
|
網絡協議 |
IEEE802.3 10BASE-T； IEEE802.3i 10Base-T； IEEE802.3u100Base-TX； IEEE802.3ab 1000Base-T IEEE802.3z 1000Base-X； IEEE802.3x |
|
轉發模式 |
存儲轉發（全線速） |
|
背板帶寬 |
20Gbps （無阻塞） |
|
包轉發率@64byte |
14.88Mpps |
|
MAC地址表 |
4K |
|
包轉發緩存 |
2Mbit |
|
巨型幀 |
9.2Kbytes |
|
LED指示燈 |
電源指示燈：PWR(綠色)；系統指示燈：SYS(綠色)；網絡指示燈：Link(黃色)，光口指示燈：L/A(綠色)。 |
|
一鍵還原開關 |
長按6秒后松開，恢復出廠默認設置；短按2次（間隔1秒），切換為非管理狀態 |
|
POE與電源特征 |
|
|
POE供電標準 |
1-8端口支持IEEE802.3af/at標準POE供電 |
|
PoE管理 |
支持每端口PoE輸出開/關， 支持每端口PoE工作狀態顯示 |
|
供電引腳 |
默認僅支持1/2(+)，3/6(-)4芯供電 |
|
最高單口POE功率 |
30W，標準IEEE802.3af/at |
|
總功率/輸入電壓 |
120W 交流（AC100-240V） |
|
整機功耗 |
待機功耗：＜5W；滿載功耗：＜120W |
|
配套電源 |
內置開關電源，AC：100～240V 50-60Hz 2.0A |
|
物理規格參數 |
|
|
工作溫度/濕度 |
-20～+55°C；5%～90% RH無凝結 |
|
存儲溫度/濕度 |
-40～+80°C；5%～95% RH無凝結 |
|
外觀尺寸（L*W*H） |
270*181*44.5mm |
|
凈重/毛重 |
＜1.7kg / ＜2.2kg |
|
安裝方式 |
桌面、壁掛式、1U/19寸機柜安裝 |
|
產品認證與質保 |
|
|
防雷/防護等級 |
端口防雷：4KV 8/20us； 防護等級：IP30 |
|
安規認證 |
3C；
CE mark, commercial；CE/LVD EN62368-1； |
|
質保期 |
交換機3年，終身維護 |
|
網管業務特性 |
|
|
端口管理 |
支持端口狀態顯示 支持端口流量統計 支持端口雙工/協商速率配置 支持IEEE802.3x流控配置（全雙工） 支持EEE節能及綠色以太網功能 |
|
VLAN |
支持基于端口的IEEE802.1Q VLAN配置（4K個） |
|
端口匯聚 |
支持靜態聚合 |
|
環路保護 |
支持環路保護功能 |
|
組播 |
支持IGMP Snooping v1/v2、最多支持256個組播組 |
|
鏡像 |
支持基本端口流量鏡像 |
|
QoS |
支持Diff-Serv QoS 每個端口支持8個輸出隊列 支持802.1p/DSCP優先級映射 支持優先級標記Mark/Remark |
|
安全特性 |
支持廣播風暴抑制 支持端口限速 支持端口隔離 |
|
DHCP |
支持DHCP Snooping |
|
管理與維護 |
支持WEB網管（支持HTTPS） 支持一鍵還原 支持線纜狀態檢查 支持光網視的ONV-NMS云平臺管理 支持手機APP移動端運維管理 |
|
系統要求 |
Web瀏覽器：Mozilla火狐2.5或更高版本，谷歌瀏覽器chrome V42或更高版本， 5類及以上以太網電纜; TCP/ IP，網絡適配器和網絡操作系統（如Microsoft Windows，Linux或Mac OS X）安裝在網絡中的每臺計算機上5類及以上以太網電纜; |
