光網視工業環網交換機助力中廣核白城市光伏"領跑"基地
[Abstract]: 隨著全球能源形勢趨緊和科學技術的高度發展帶來了各種新能源的誕生；太陽能、風能等新能源技術日漸成熟。光伏發電作為一種可持續的能源替代方式迅速發展，在國際市場和國內產業政策的拉動下，越來越多的光伏電站拔地而起。
隨著全球能源形勢趨緊和科學技術的高度發展帶來了各種新能源的誕生；太陽能、風能等新能源技術日漸成熟。光伏發電作為一種可持續的能源替代方式迅速發展，在國際市場和國內產業政策的拉動下，越來越多的光伏電站拔地而起。
光伏發電作為新能源及清潔能源，豐富的太陽能資源不僅安全無污染，而且運行成本低，項目基地建設不受資源分布和地域限制，能源質量高，建設周期短等優勢。
一、項目介紹
11月16日，由中國廣核新能源控股有限公司（簡稱中廣核新能源）投資建設的白城光伏“領跑”基地4、5號200兆瓦項目全容量并網發電，這是國家第三批光伏發電應用領跑者項目中首個實現全容量并網的項目。

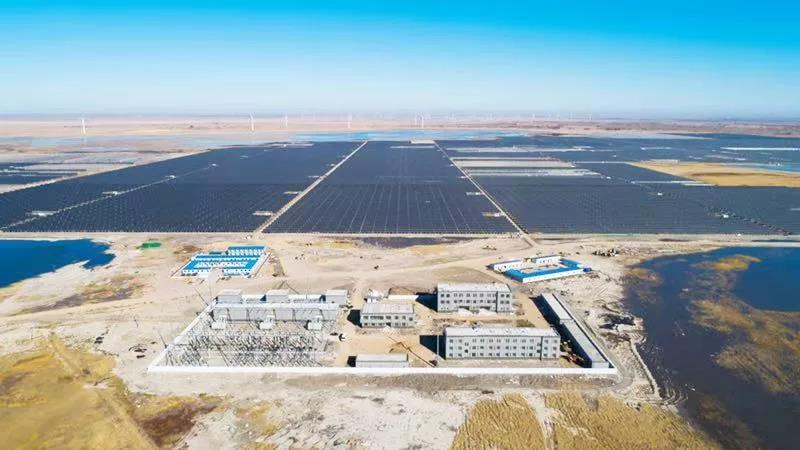

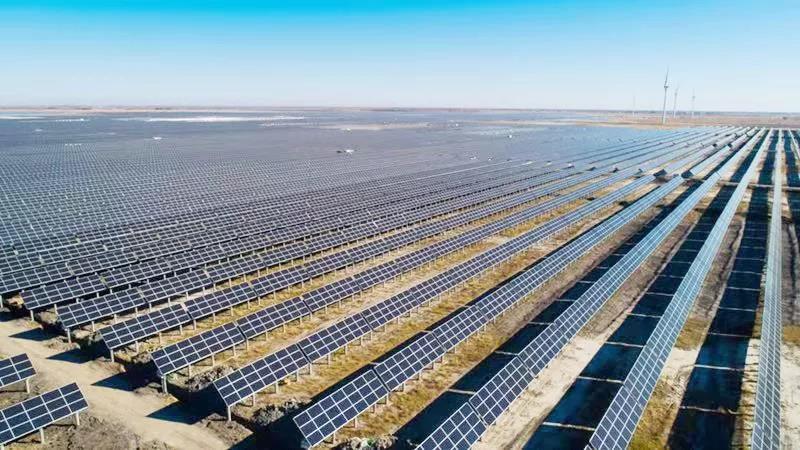

中廣核白城市光伏"領跑"基地項目，占地面積約467萬平方米，建設容量為200兆瓦，采用“光伏+”模式。該項目預計每年向社會輸送清潔電力超過3.1億度，項目的建成投產將為東北地區經濟社會發展、節能減排以及我國后續光伏平價上網起到示范作用。
二、項目需求
光伏電站視頻安防監控系統為了加強對光伏變電站及無人值守變電站在安全生產、防盜保安、火警監控等方面的綜合管理水平，需要建設集中式遠程圖像監控系統。
可以對各電站現場進行實時視頻監控，將光伏電站的各被監視點，如光伏電池陣列、匯流箱設備、逆變器、主控制室，高壓室、設備情況、斷電器、隔離刀閘、室外場地等現場圖像通過網絡實時地傳輸?shù)奖镜丶凹卣净虻胤秸{(diào)度中心；同時可以按照多種方式進行數字錄像，保存在服務器上供事后調用。

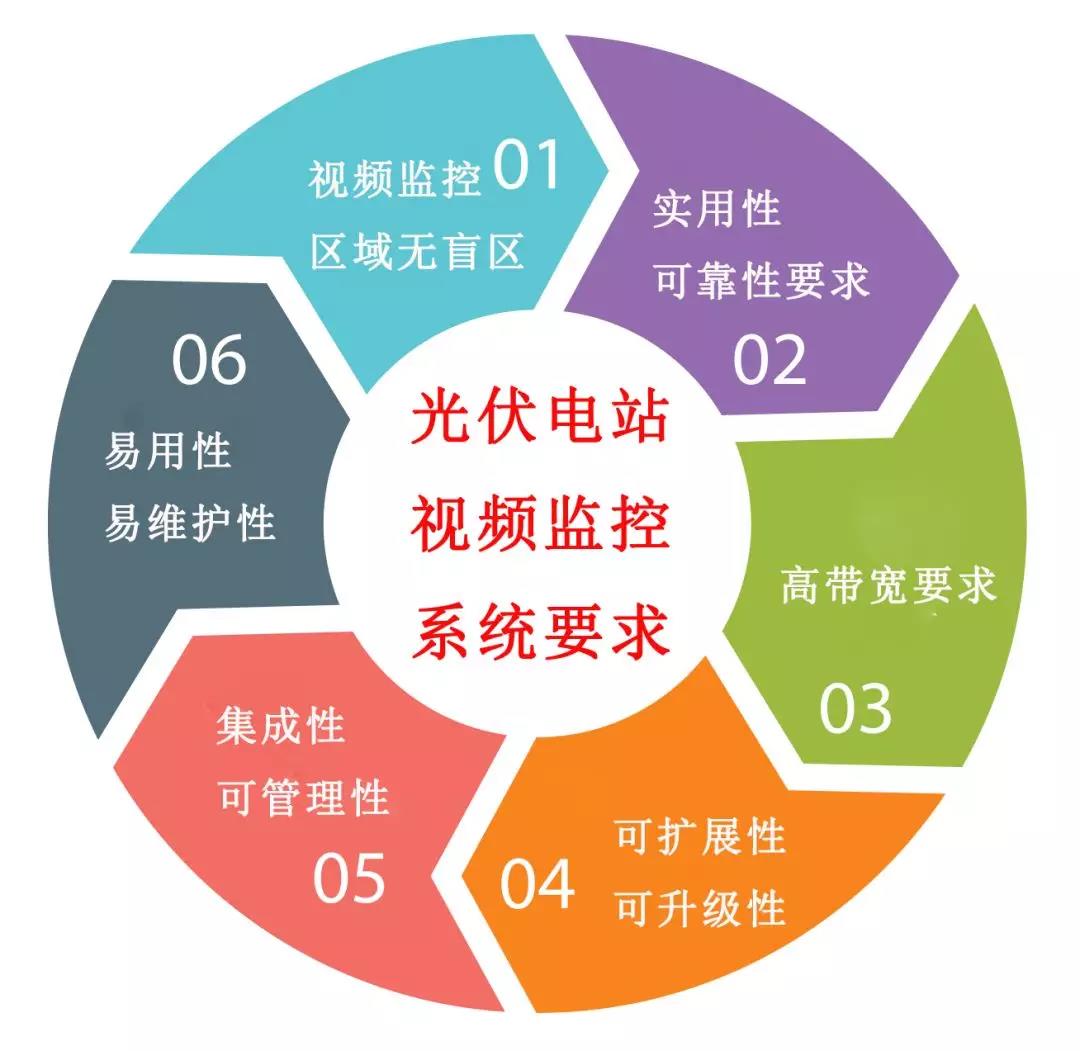

吉林省白城市鎮賚縣建平鄉蓮泡村光伏發電項目占地面積大、設備多、自動化程度高，且多數情況屬于無人值守，對視頻監控系統要求如下：
光網視工業環網交換機具有6KV防雷、8KV靜電防護、適合-40℃~+80℃寬溫環境，具有高穩定性和高可靠性、豐富的組網能力、良好的電磁兼容性，及防震動防沖擊能力，支持多種管理方式。產品采用獨特的擴展工業級設計與工藝，非常適合于各種惡劣的工業環境及野外應用。
三、解決方案
光網視安防專用工業級環網交換機，滿足安防網絡化、智能化、高清化的發展的方向，具有高可靠、高質量、高帶寬、可管理、可擴展等特性，可以多介質、長短距離的傳輸。
1、拓?fù)浼軜?gòu)：采用星型拓?fù)浣Y(jié)構組網，局部主干路段采用環網冗余結構組網，增加網絡可靠性，實施兩層架構，簡單拓?fù)湓鰪?qiáng)系統穩定性；
2、帶寬配置：接入層采用全千兆管理型工業以太網光纖交換機，搭建高帶寬、高效益光傳輸鏈路；
3、鏈路介質：鏈路通信全部采用光纖與網線混編使用，接入層千兆光口上聯，帶寬保障，無干擾，易擴容；
4、設備配置：接入層采用光網視6口千兆工業級網管交換機（ONV-IPS33064FM）、8口千兆管理型工業級光纖交換機（ONV-IPS33084FM）
四、方案特點
工業級芯片方案：交換機采用美國軍工級Microsemi芯片方案，能滿足網絡高清視頻傳輸大帶寬、高碼流需要。
完備的安全防護機制：支持MAC+IP+VLAN+端口四元綁定、ARP、DOS防護，802.1x認證，DHCP Snooping等特性。
多種組網方式：支持星型、樹型、環型多種組網方式?？焖侪h(huán)網，環網自愈時間20ms。
交換機冗余技術：雙路電源安全冗余、環網雙鏈路安全冗余。
工業級應用環境：-40℃～80℃高低溫工作適應能力。
高隔離高防護：具備6KV防雷、8KV防靜電。
超長時間工作：滿足7×24小時不間斷滿載運行無卡頓
豐富網絡管理：采用光網視L2+層網管交換機，支持端口管理、QoS、多播、STP、RSTP、MSTP和靜態路由、CLI、SNMP網管方式等L2+二層網絡及PoE控制Web管理功能，滿足高安全、高智能的管理需求。
五、方案涉及產品
1、
① 4個10/100/1000M 銅纜RJ45端口+4個100/1000M SFP光口插槽；
② 4個10/100/1000M銅纜RJ45端口+2個100/1000M SFP光口插槽；
2、
①交換容量：192Gbps； MAC地址：8K ；包轉發緩存：4M；
②交換容量：128Gbps ； MAC地址：8K ；包轉發緩存：4M；
3、支持IEEE 802.1Q VLAN，用戶可以按需求靈活劃分VLAN，支持QinQ配置。
4、支持QoS，支持基于端口、基于802.1P和基于DSCP的三種優先級模式和Equ、SP、WRR、SP+WRR四種隊列調度算法。
5、支持ACL，通過配置匹配規則、處理操作以及時間權限來實現對數據包的過濾，提供靈活的安全訪問控制策略。
6、支持IGMP V1/V2組播協議，支持IGMP Snooping，滿足多終端高清視頻監控和視頻會議接入需求。
7、支持STP/RSTP/MSTP生產樹協議，消除二層環路、實現鏈路備份。
8、支持G.8032 ERPS工業快速環網協議，可實現單環、相交環、相切環多種環冗余環網組網及配置。
9、支持靜態匯聚和動態匯聚，有效增加鏈路帶寬，實現負載均衡、鏈路備份，提高鏈路可靠性。支持802.1X認證，為局域網計算機提供認證功能，并根據認證結果對受控端口的授權狀態進行控制。
10、支持端口隔離；支持端口廣播風暴抑制
11、支持端口+MAC綁定，IP+MAC+端口綁定功能
12、主機低功耗、無風扇靜音設計，鋁合金材質金屬外殼，散熱優良，保證產品穩定運行。
13、設備完全符合CCC、CE、FCC、RoHS安規要求，使用安全可靠。
14、用戶可通過電源指示燈(PWR)、端口狀態指示燈（Link/Act）、PoE工作指示燈輕松了解設備工作狀態。
15、雙DC冗余電源接口（鳳凰端子），支持35mm導軌式安裝。
六、光網視科技有限公司制造優勢
安防傳輸產品專業制作優勢
o 全系列產品具備3C，F(xiàn)CC，CE，ROHS等齊全的國內外安規認證體系證書，具有工信部入網許可認證許可證書；
o 自有5000平米生產制造中心通過ISO9001：2016國際質量體系認證，一站式完成產品的“貼片加工——測試組裝——100%檢驗老化——出貨與售后”嚴格把控產品各環節生產流程，保證產品品質；
o 全方位、多渠道的產品應用接入場合，覆蓋安防監控，智慧城市，智能交通，軌道交換，電力行業，綠色能源建設，礦產冶金，石油天然氣以及隧道連廊等多種領域及應用場景；
o 行業15年深耕，多年來一直被評為安防行業十大品牌，業內第一大傳輸產品生產廠商，及時到位的售前技術支持與售后服務可靠、無憂。
