【光網視PoE交換機】助力青島一汽大眾汽車產業園監控安防系統建設
[Abstract]: 隨著現代化工業園企業模式在不斷的普及和深化發展，企業的信息化建設不斷深入，企業正逐步轉向利用網絡和計算機集中處理管理、生產、銷售、物流、售后服務等重要環節的大量數據。為此，現代化工業園企業的建設、管理、保障也向著數字化、信息化、智能化的方向發展。作為智慧城市公共安全優秀解決方案提供商，光網視面向區域產業園區各個運營場景，提供AI+安防智能安防體系和智慧園區建設綜合傳輸解決方案。

交換機

隨著現代化工業園企業模式在不斷的普及和深化發展，企業的信息化建設不斷深入，企業正逐步轉向利用網絡和計算機集中處理管理、生產、銷售、物流、售后服務等重要環節的大量數據。為此，現代化工業園企業的建設、管理、保障也向著數字化、信息化、智能化的方向發展。作為智慧城市公共安全優秀解決方案提供商，光網視面向區域產業園區各個運營場景，提供AI+安防智能安防體系和智慧園區建設綜合傳輸解決方案。



項 目 背 景 介 紹

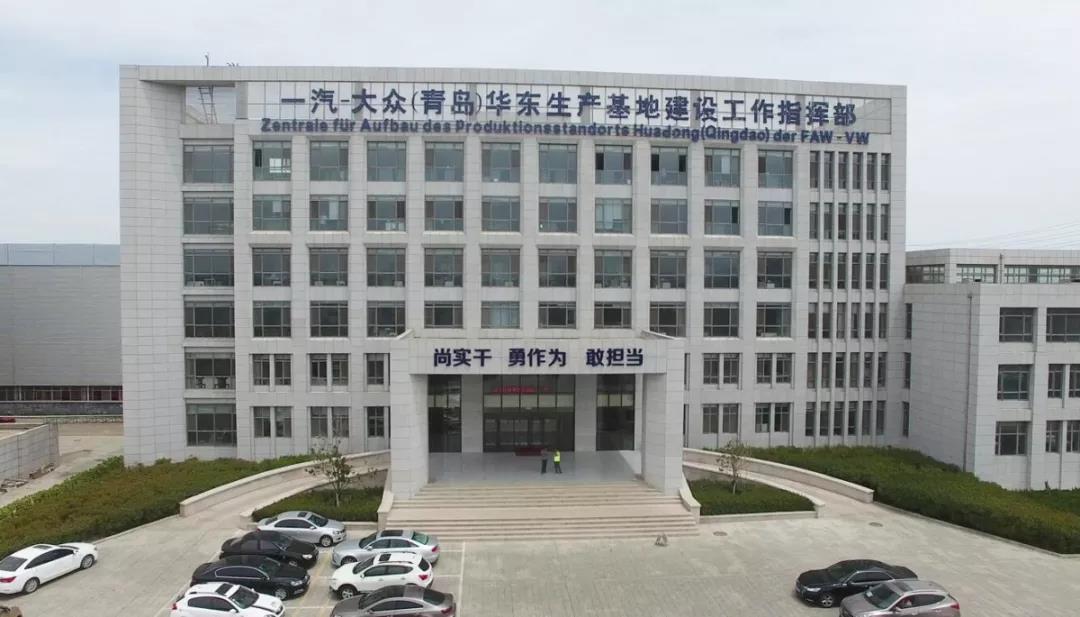

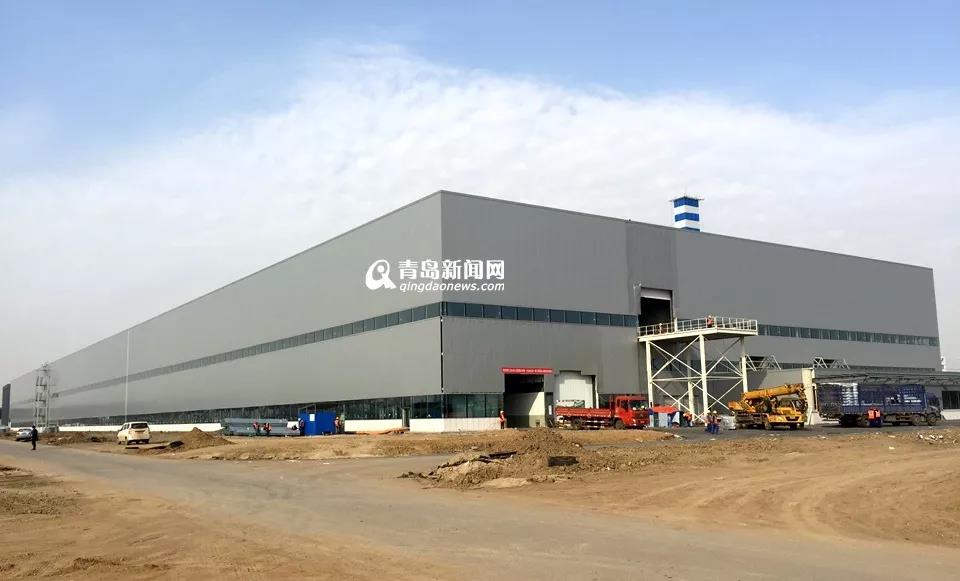

一汽-大眾青島華東生產基地位于青島即墨龍泉汽車產業工業園區，主機廠即青島工廠位于華泉一路以南，煙青一級路以西，分兩期建設，本工程為一汽-大眾汽車有限公司青島工廠項目（一期），占地面積約162萬平米，總投資就高達110億元，年產轎車30萬輛。

智慧產業園監控系統

根據青島汽車產業園的安全技術防范管理的需要，有效部署視頻監控系統不但可以對進出工業園區的人員、物流、周界進行監控，提高工廠的安全保衛水平，而且可以通過對車間、倉儲、生產線、辦公區等的視頻監控和錄像記錄，便于生產調度、指揮和數據統計分析，利用科技的手段提高企業管理水平和生產效率，保證園區內人員、財產、物資的安全。


項 目 需 求

產業園區的監控系統已經不單是安全防范的一部分，也在逐步為現代化生產提供支撐，因此對視頻資源的查閱也不在局限于安保人員，園區負責生產的領導、生產調度源、倉儲管理、物料管理等各個部門可能都需要依靠視頻圖像所提供的信息提高工作效率。

汽車產業園監控系統

智慧監控中心是所有后端存儲設備完成集中存儲的地方，而由于青島汽車產業園占地面積較大，園區監控安裝的攝像機規模龐大，這必然會產生較大的并發數據流量，將對監控網絡造成了較大的壓力。光網視工程型POE交換機具有全線速、大背板、大緩存，大吞吐量的產品特點，配套針對性的安防視頻傳輸專業設計特色，從容應對各種安防傳輸應用場景，杜絕視頻卡頓，為高清視頻傳輸保駕護航。

青島汽車產業園監控安防建設在安防傳輸領域主要以光網視工程型接入交換機ONV-POE33108PF、ONV-POE33016PF、ONV-POE33024PF為核心安防傳輸設備。

POE交換機


光 網 視 解 決 方 案

光網視安防工程型接入交換機，可以7×24小時對園區進行全面性的監控，滿足安防網絡化、智能化、高清化的發展的方向，具有高可靠、高質量、高帶寬、可管理、可擴展等特性，可以多介質、長短距離的傳輸。

1、拓撲架構：采用星型拓撲結構組網，局部主干路段采用環網冗余結構組網，增加網絡可靠性，實施兩層架構，簡單拓撲增強系統穩定性；

2、帶寬配置：接入層采用全千兆大背板，大緩存POE供電交換機，搭建高帶寬、高效益光傳輸鏈路；

3、鏈路介質：鏈路通信全部采用光纖與網線混編使用，接入層千兆光口上聯，帶寬保障，無干擾，易擴容；

4、設備配置：接入層采用光網視10全千兆PoE供電交換機（ONV-POE33108PF）、18全千兆PoE供電交換機（ONV-POE33016PF）、26全千兆PoE供電交換機（ONV-POE33024PF）。

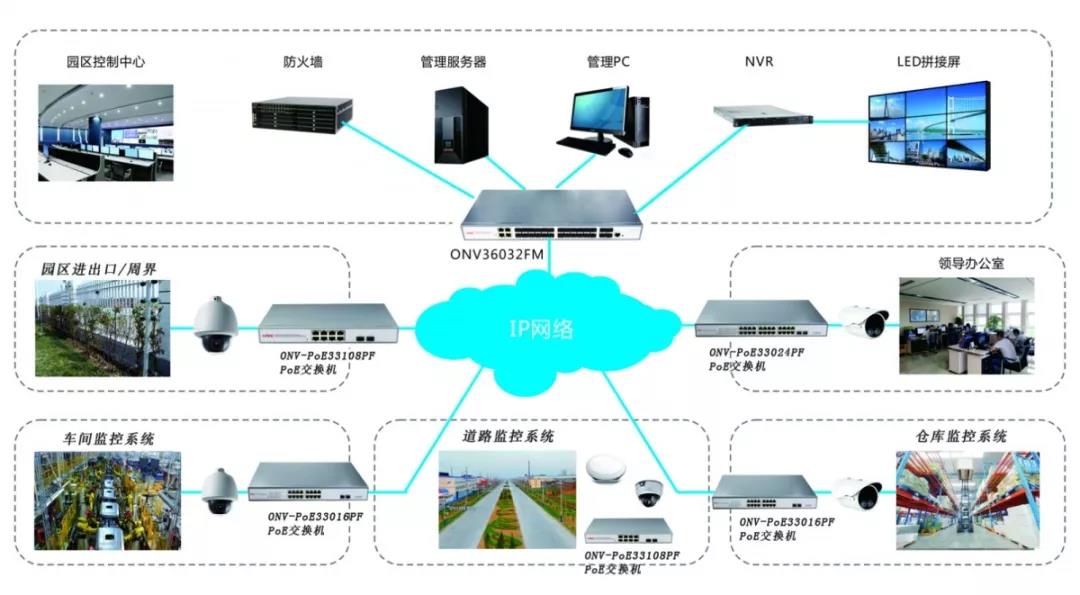

監控方案圖

方 案 涉 及 產 品

1、

① 8個10/100/1000M 銅纜RJ45端口+2個100/1000M SFP光口插槽；

② 16個10/100/1000M銅纜RJ45端口+2個100/1000M SFP光口插槽；

③ 24個10/100/1000M銅纜RJ45端口+2個100/1000M SFP光口插槽；

2、

① 交換容量：48Gbps；MAC地址：8K ；包轉發緩存：4M；

② 交換容量：48Gbps ；MAC地址：8K ；包轉發緩存：4M；

③ 交換容量：52Gbps ；MAC地址：8K ；包轉發緩存：4M；

3、支持IEEE 802.1Q VLAN，用戶可以按需求靈活劃分VLAN，支持QinQ配置。

4、支持QoS，支持基于端口、基于802.1P和基于DSCP的三種優先級模式和Equ、SP、WRR、SP+WRR四種隊列調度算法。

5、支持ACL，通過配置匹配規則、處理操作以及時間權限來實現對數據包的過濾，提供靈活的安全訪問控制策略。

6、支持IGMP V1/V2組播協議，支持IGMP Snooping，滿足多終端高清視頻監控和視頻會議接入需求。

7、支持STP/RSTP/MSTP生產樹協議，消除二層環路、實現鏈路備份。

8、支持G.8032 ERPS工業快速環網協議，可實現單環、相交環、相切環多種環冗余環網組網及配置。

9、支持靜態匯聚和動態匯聚，有效增加鏈路帶寬，實現負載均衡、鏈路備份，提高鏈路可靠性。支持802.1X認證，為局域網計算機提供認證功能，并根據認證結果對受控端口的授權狀態進行控制。

10、支持端口隔離；支持端口廣播風暴抑制

11、支持端口+MAC綁定，IP+MAC+端口綁定功能

12、主機低功耗、無風扇靜音設計，鋁合金材質金屬外殼，散熱優良，保證產品穩定運行。

13、設備完全符合CCC、CE、FCC、RoHS安規要求，使用安全可靠。

14、用戶可通過電源指示燈(PWR)、端口狀態指示燈（Link/Act）、PoE工作指示燈輕松了解設備工作狀態。

15、雙DC冗余電源接口（鳳凰端子），支持35mm導軌式安裝。


方 案 系 統 優 勢

光網視ONV-POE33108PF、ONV-POE33016PF、ONV-POE33024PF定位為監控網絡、物聯網絡、無線網絡的工程項目專用接入交換機。針對高清網絡視頻及復雜環境應用設計，具備豐富的通用業務功能及監控專用特性，充分保障網絡傳輸?shù)牧鲿承院头€(wěn)定性。


監控專業特色

針對數據報文的長報文和突發方式傳輸差異針對性的提供了緩存分配管理機制，使交換機下行口向上行口支持的突發數增加，減少傳輸出問題的概率.支持安防監控業務故障定位組件，實時分析網絡中的丟包和聯通性問題。

專業的防雷功能

工程型接入交換機采用專業的內置防雷技術，支持業界領先的6KV業務端口防雷能力，使其在比較惡劣的工作環境中也能極大的降低雷擊對設備的損壞率。

網絡鏈路高可靠性

支持生成樹協議802.1D、802.1W、802.1S，完全保證快速收斂，提高容錯能力，保證網絡的穩定運行和鏈路的負載均衡，合理使用網絡通道，提供冗余鏈路利用率。

支持LLDP（Link Layer Discovery Protocol，鏈路層發現協議），可快速檢測鏈路的通斷和光纖鏈路的單向性，并支持端口下的環路檢測功能，防止端口下因私接Hub等設備形成的環路而導致網絡故障的現象。

高效穩定與綠色節能

采用多種綠色節能設計溫控型智能風扇靜音式設計；端口自動節能；一鍵節能模式；支持EEE節能功能，大幅度降低設備的功耗以及故障點，同時降低輻射，達到家用電器的輻射標準，對人體無傷害。

采用無鉛貼片和焊接，滿足材料環保、中國和歐盟的RoHS標準。
