全覆蓋,無死角 | 幼兒園進入‘全透明’時代
[Abstract]: 光網視安防專用工程環網交換機,滿足安防網絡化、智能化、高清化的發展的方向,具有高可靠、高質量、高帶寬、可管理、可擴展等特性,可以多介質、長短距離的傳輸。
項目介紹

告別了4個多月的假期,幼兒園的開學通知如約而至。幼兒園是小朋友學習玩樂的家園和日間照料中心,小孩多數的時間會在幼兒園。家長為孩子選擇幼兒園時,自然會帶著更加挑剔的眼光去選擇更有特色的園所。

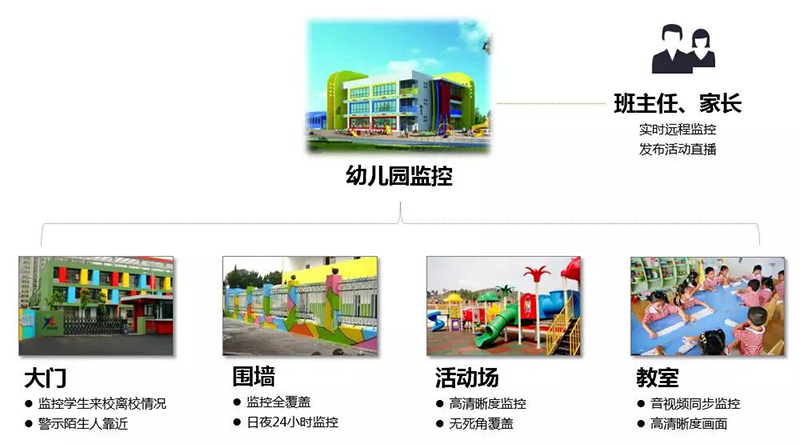

幼兒園監控解決方案

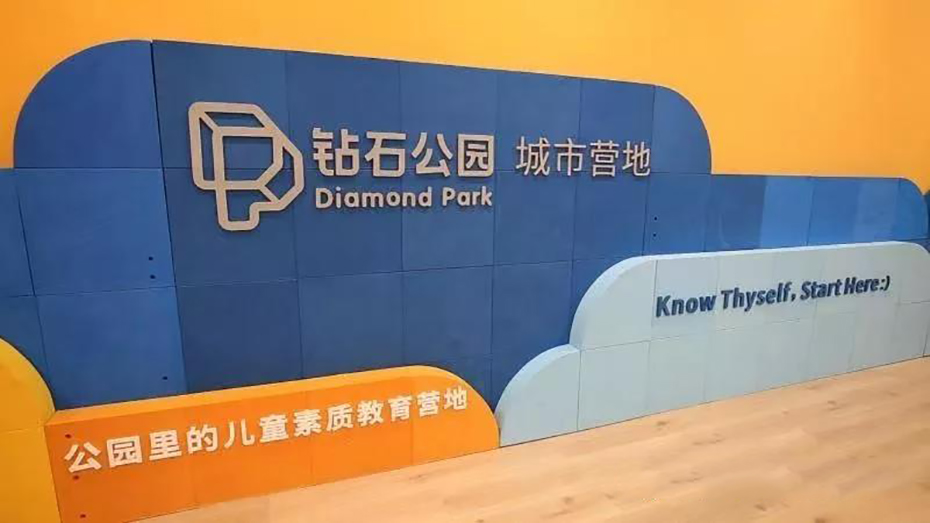

鉆石公園重慶站落址渝北火鳳山公園內,在城市中難得的原生態綠地,為寶貝們筑造一個親近自然、貼近內心的寶藏園地。約6000平米生態公園,萬余平米教學活動面積,集劇院、美術館、圖書室、科學研究室、音樂廳的城市營地,讓孩子在玩耍中學習知識的;一個親子互動成長文化空間,解除家庭教育的后顧之憂。



用戶需求



1、24小時全天無死角監控,畫質清晰流暢;

2、高速傳輸,夜間清晰的監控圖像,錄像存儲時間長;

3、監控系統靈活性強,能夠及時升級系統及配置;

4、支持大量端口查看,方便家長即時了解孩子動向;

5、防塵、防水,在惡劣環境下能保持正常工作;

6、監控設備通過標準PoE方式進行供電,節省布線成本,滿足消防需求;

7、安裝簡單,通過簡易的方式集中管控終端,易維護(便于集成,操作簡單,便捷維護)

POE交換機_工業POE交換機_POE供電_核心匯聚交換機_交換機_光纖收發器_智能電源箱_IoT運維箱

光網視為重慶渝北區鉆石公園CCTV監控系統提供了不間斷的網絡保障。



光網視方案設計

接入層網絡主要按以下方式進行連接:室外網絡攝像機一般傳輸距離較遠,選擇采用百兆長距離POE交換機和全千兆光纖交換機接入,通過單模光纖進行網絡傳輸;網絡攝像機直接通過超五類線接入就近的接入層交換機中。



接入層交換機的匯聚上傳采用千兆鏈路進行傳輸,對于匯聚上傳鏈路低于90米的采用六類網線進行傳輸,對于上傳鏈路多余90米的采用交換機千兆光模塊進行級聯,傳輸線路采用單模單芯光纖傳輸介質



匯聚交換機采用ONV36028FM萬兆上聯網管以太網交換機,通過組播VLAN、組播過濾,抑制端口廣播風暴,高效傳輸數據,節省網絡帶寬,降低網絡負載,減輕核心層設備的負荷。

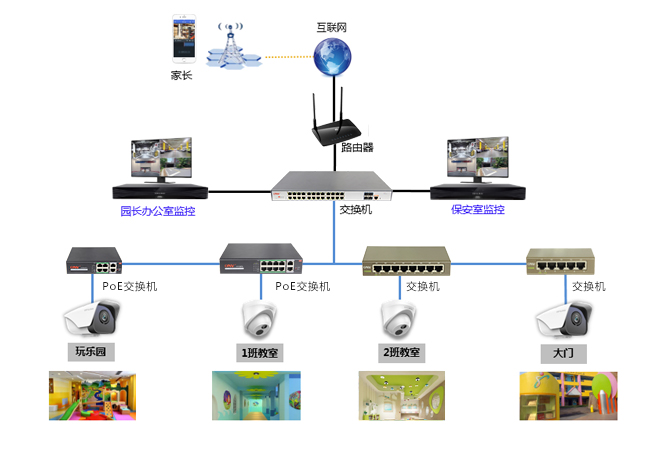

系統網絡結構

光網視安防專用工程環網交換機,滿足安防網絡化、智能化、高清化的發展的方向,具有高可靠、高質量、高帶寬、可管理、可擴展等特性,可以多介質、長短距離的傳輸。


1、拓?fù)浼軜?gòu):采用星型拓?fù)浣Y(jié)構組網,實施兩層架構,簡單拓?fù)湓鰪?qiáng)系統穩定性;

2、帶寬配置:接入層采用百兆下聯、千兆上聯POE供電交換機,搭建最高配置帶寬鏈路;

3、鏈路介質:鏈路通信全部采用光纖通信,接入層千兆上聯,帶寬保障,無干擾,易擴容;

4、設備配置:接入層采用光網視長距離PoE交換機(ONV-H1016PL、ONV-H1024PL)、全千兆光纖交換機(ONV-H3218F、ONV-H3226F)、萬兆上聯網管匯聚交換機(ONV36028FM)



方案特點

? 電口支持PoE,可以為終端設備供電

? 光纖端口,支持長距離傳輸

? 超薄型設計,方便現場狹小空間的安裝

? 7×24小時不間斷滿載運行無卡頓

? 安裝方便 既插使用

? 系統整體的建設費用低、維護成本低
