[Abstract]: 此次改造共新增了10臺4口POE以太網供電交換機、6臺8口POE以太網供電交換機、5臺10口POE光纖供電交換機、4臺18口POE光纖供電交換機、10臺26口全千兆POE供電光纖交換機，1臺28口匯聚交換機、22臺千兆光模塊....... 光網視工程型交換機具有全線速、大背板、大緩存，大吞吐量的產品特點，配套針對性的安防視頻傳輸專業設計特色，從容應對各種安防傳輸應用場景，杜絕視頻卡頓，為高清視頻傳輸保駕護航。

監控傳輸解決方案


麗水市煙草專賣局成立于1987年3月，轄青田、縉云、龍泉、慶元、云和、景寧、遂昌、松陽等8個縣（市）煙草專賣局（分公司），為中國煙草總公司浙江省公司全資子公司。煙草是一個特殊的行業，為了領導及時掌攝各縣市煙草專賣局（分公司）的動態，充分調動干部員工的積極性;保護國家的財產安全;打擊犯罪、保護自己;切實維護《國家煙草專賣法》的尊嚴，建設一套高效、穩定的智能化監控系統是非常必要的。

 煙草局監控系統


項目需求

本方案通過對麗水市局煙草公司安防系統現狀的調研，提出了有針對性的升級完善技術方案，應用監控行業最新的技術解決了原有模擬監控系統不能聯網集中管理的缺點，同時提高了整個系統圖像質量，滿足當下對視頻監控系統管理的要求;同時對每個區分局獨立的報警系統進行了聯網設計改造，通過這次的改造使得整個市局的報警系統成為一個跨區域的聯網的集中管理系統。


方案設計

主要對整個麗水市煙草局進行全方位立體式監控，包括其管轄下各區分局監控系統的設計，在監控中心處搭建局域網絡進行數據傳輸，前端點位數據首先接入分控中心進行分布式存儲，總控中心對所有視頻進行管理、瀏覽及解碼上墻，并對重要點位視頻進行集中存儲。這必然會產生較大的并發數據流量，將對監控網絡造成了較大的壓力。

此次改造共新增了10臺4口POE以太網供電交換機、6臺8口POE以太網供電交換機、5臺10口POE光纖供電交換機、4臺18口POE光纖供電交換機、10臺26口全千兆POE供電光纖交換機，1臺28口匯聚交換機、22臺千兆光模塊.......

光網視工程型交換機具有全線速、大背板、大緩存，大吞吐量的產品特點，配套針對性的安防視頻傳輸專業設計特色，從容應對各種安防傳輸應用場景，杜絕視頻卡頓，為高清視頻傳輸保駕護航。

1、針對項目地域因素，選用光纖組網，更大帶寬，更低延時傳輸，保證大碼流高清圖像流暢7×24不間斷穩定傳輸；
2、煙草局面積大，各分局分布范圍廣，縱深距離遠，確定以光纖為介質，搭建無干擾、易擴容光纖網絡通信系統；
3、減少組網層級，簡化系統拓?fù)錂C(jī)構，讓組網簡潔明了，物理拓?fù)浣Y(jié)構去繁化簡，易布局，易維護；
4、傳輸設備應具備良好的抗干擾能力以及防雷能力。

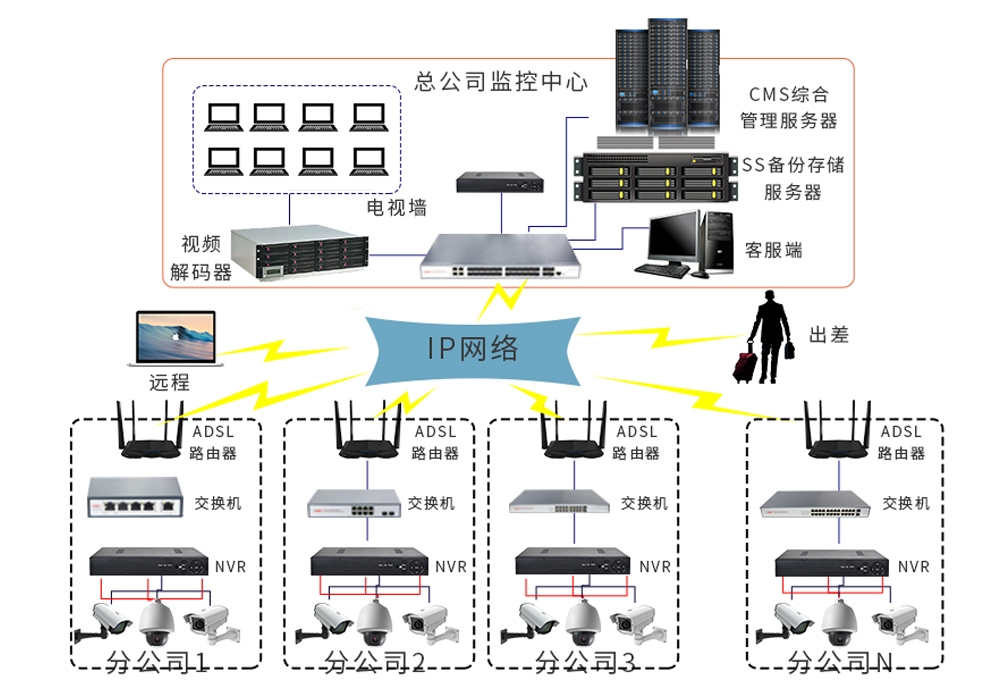

系統架構圖
 交換機、POE交換機、工業交換機、聯動視頻解決方案、解決方案

1、拓?fù)浼軜?gòu)：采用星型拓?fù)浣Y(jié)構組網，實施兩層架構，簡單拓?fù)湓鰪?qiáng)系統穩定性；
2、帶寬配置：接入層采用百/千兆大背板，大緩存POE供電交換機，搭建最高配置帶寬鏈路；
3、鏈路介質：接入層鏈路全部以就近原則，采用CAT6類網線連接與傳輸，再經各供電交換機上聯端口連接到各單元匯聚交換機，減少多級串聯，方便建成后整個系統的管理與維護；
4、設備配置：接入層采用光網視4口百兆POE供電交換機，8口全千兆PoE供電交換機，10/18/26口全千兆PoE供電交換機；匯聚層用28口萬兆網管弱三層以太網交換機。


方案應用產品

POE交換機、監控解決方案、交換機、POE交換機、工業交換機、聯動視頻解決方案、解決方案

交換機、POE交換機、工業交換機、光網視



方案系統優勢

一體化網絡解決方案
光網視具備完整的網絡視頻傳輸解決方案和全球領先的技術架構，能夠提供一體化網絡解決方案，從接入層到匯聚層，從硬件來購、網絡優化、網絡組建、技術支持、維護等一條龍的服務，降低運維成本，無需擔心兼容性問題，更省時、方便，當出現問題時，無需煩惱找不同的軟硬件代理商來處理，耗時很久，嚴重影響系統操作。

監控專業特色
針對數據報文的長報文和突發方式傳輸差異針對性的提供了緩存分配管理機制，使交換機下行口向上行口支持的突發數增加，減少傳輸出問題的概率.支持安防監控業務故障定位組件，實時分析網絡中的丟包和聯通性問題。

專業的防雷功能
工程型接入交換機采用專業的內置防雷技術，支持業界領先的6KV業務端口防雷能力，使其在比較惡劣的工作環境中也能極大的降低雷擊對設備的損壞率。

網絡鏈路高可靠性
支持生成樹協議802.1D、802.1W、802.1S，完全保證快速收斂，提高容錯能力，保證網絡的穩定運行和鏈路的負載均衡，合理使用網絡通道，提供冗余鏈路利用率。
支持LLDP（Link Layer Discovery Protocol，鏈路層發現協議），可快速檢測鏈路的通斷和光纖鏈路的單向性，并支持端口下的環路檢測功能，防止端口下因私接Hub等設備形成的環路而導致網絡故障的現象。

高效穩定與綠色節能
采用多種綠色節能設計溫控型智能風扇靜音式設計；端口自動節能；一鍵節能模式；支持EEE節能功能，大幅度降低設備的功耗以及故障點，同時降低輻射，達到家用電器的輻射標準，對人體無傷害。
采用無鉛貼片和焊接，滿足材料環保、中國和歐盟的RoHS標準。
