【光網視方案】高速公路供配電系統解決方案
[Abstract]: 隨著AI、物聯網、大數據、云計算等技術的發展，我國高速公路建設發展迅速，形成了遍布全國額高速公路網絡。“智慧交通”已經成為中國高速的一個熱詞，對高速公路的管理和運營的自動化、智能化提出了嚴峻的考驗。


 光網視憑借著高可靠的產品設計與豐富的工業級交換機產品線，以及成熟的網絡傳輸方案體系和創新的網絡管理技術，助力多處高速公路供配電系統數字化建設。


項目背景：

為推進濟洛一體融合發展，提升洛陽、濟源乃至豫西北板塊經濟發展活力將產生積極而深遠的影響，河南省高速公路網調整規劃新增項目——濟源至洛陽西高速公路。高速公路自動化管理系統一般由通信、收費、監控和供配電4個子系統組成，而通信、收費和監控系統穩定運行的基礎是供配電系統的穩定運行。


系統需求：

＞ 遠距離光網絡傳輸

＞ 尺寸緊湊，便于安裝

＞ 支持網絡管理，集成控制，遠程運維

＞ 高可靠、低延時的冗余環網保護

＞ 可以在嚴苛高速工業環境下長時間穩定運行

＞ 工業等級設計，滿足惡劣的戶外應用環境



ONV方案設計：

針對高速公路的特殊環境和結構，光網視采用了ONV網絡冗余協議V-Ring的網絡框架，支持G.8032(ERPS)，單環路支持高達250臺交換機組環，環網自愈時間<20ms。

環網的設計能夠確保網絡高穩定，低故障不間斷地運行，滿足高速公路管理系統通信、收費、監控和供配電等子系統的運營需求。

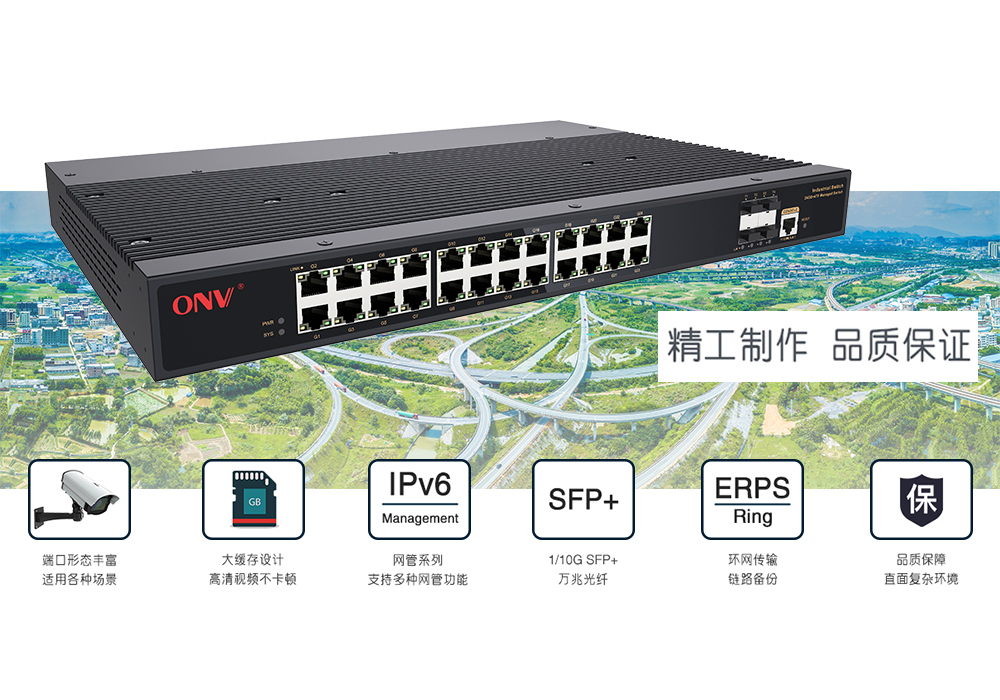

供配電系統搭建采用了萬兆光纖環網進行傳輸，以確保視頻數據的穩定傳輸；監控室采用了支持V-Ring協議的28口萬兆上聯網管工業以太網交換機ONV-IPS36028FM（24個10/100/1000Base-T自適應RJ45端口+4個1/10G 萬兆SFP+光口插槽），搭配不同規格SFP模塊可以提供長距離(0-120km)的光纖傳輸。

工業級交換機通過光網視的ONV NMS平臺化集群式管理，該網管軟件具有局域網拓?fù)浒l(fā)現功能，實現實時運維、智能監控，同時供配電狀態可以實現可視化、智能管理，非常方便，減少大量的人力物力。


特色——NMS運維平臺



功能展示——NMS運維平臺



ONV-IPS36028FM、ONV-IPS33064FM作為工業級交換機，支持-40～+80°C 工作寬溫，通過EMI和EMS測試，也擁有相關的抗沖擊、抗震動等測試報告，MTBF時間高達539,608小時，更重要的是，ONV工業交換機提供了5年質保，可以為用戶提供長時間的可靠保障。


ONV方案架構：

1、拓?fù)浼軜?gòu)：采用V-Ring環環網冗余結構組網，增加網絡可靠性、系統穩定性；

2、帶寬配置：接入層采用全千兆管理型工業以太網光纖交換機，搭建高帶寬、高效益光傳輸鏈路；

3、鏈路介質：接入層鏈路全部以就近原則，采用CAT6類網線連接與傳輸，再經各節點交換機上聯端口連接到各單元匯聚交換機，減少多級串聯，方便建成后整個系統的管理與維護；

4、設備配置：接入層采用光網視千兆工業級以太網交換機(ONV-IPS36028FM、ONV-IPS33064FM)、匯聚層用36口萬兆網管弱三層以太網交換機（ONV-IPS36036FM）。

ONV方案特點：

＞ ONV提供完整的工業以太網解決方案，包括接入層交換機、匯聚層交換機

＞ V-RING光纖環網拓?fù)?，?shí)現網絡冗余的同時，減少布線施工,提升系統可靠性；

＞ 接入層交換機采用導軌式安裝設計，體積小巧

＞ 匯聚層交換機為萬兆上聯匯聚交換機，機架式安裝

＞ 交換機支持光纖，支持長距離光纖傳輸

＞ 工業等級設計、IP40防護等級，橫跨120 ℃（-40 ~80 ℃）寬溫

＞ 7×24小時不間斷滿載運行無卡頓
