產品概述

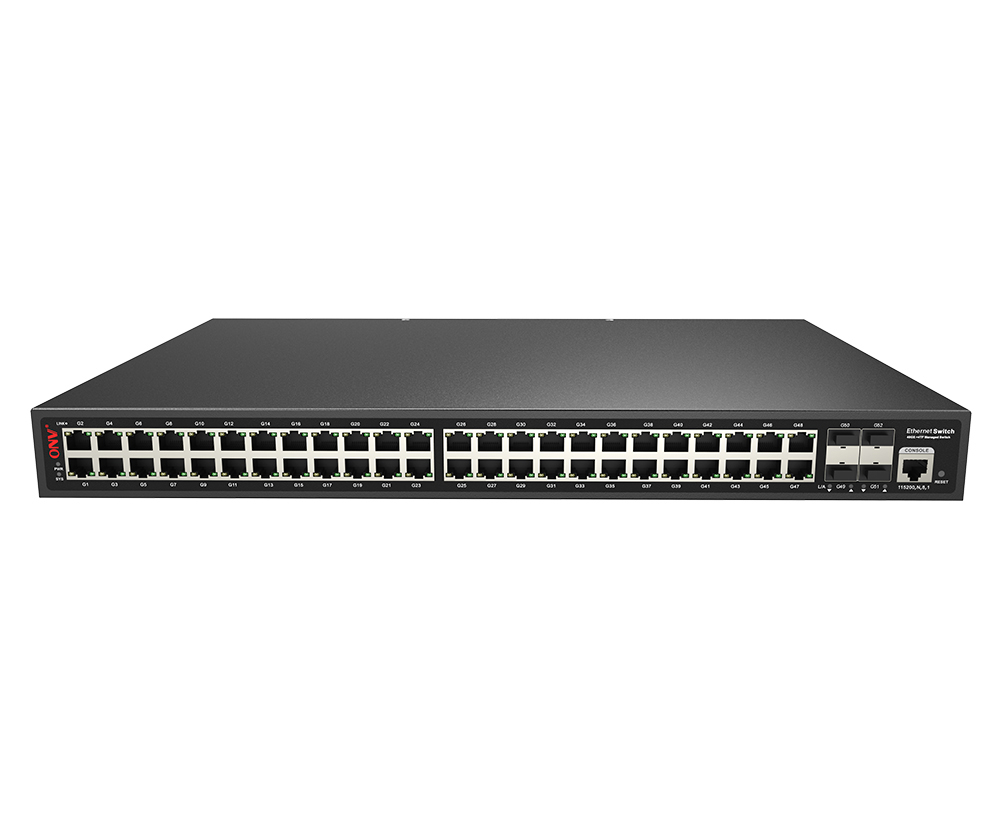

ONV58052FM系列是ONV自主研發的萬兆上聯三層網管以太網光纖交換機，支持48個10/100/1000Base-T自適應RJ45端口+4個1/10G 萬兆SFP+光口插槽。所有端口支持線速轉發。
ONV58052FM具備L3網管功能，支持IPV4/IPV6管理，支持動態路由轉發，支持完備的安全防護機制、完善的ACL/QoS策略和豐富的VLAN功能，易于管理維護。支持多種網絡冗余協議STP/RSTP/MSTP(<50ms)以及（ITU-T G.8032）ERPS(<20ms)提升鏈路備份和網路可靠性，當單向網絡故障時，可以迅速恢復通信，保證重要應用的不間斷通訊。根據實際應用需要，通過Web、CLI、SNMP、Telnet等網管方式，進行端口管理，路由地址管理，端口流量控制，VLAN劃分，IGMP、安全策略等多種應用業務配置。滿足高密度的網絡應用環境，適合酒店、校園、園區、商超、景區、醫院、銀行等中大型場景組建經濟、高效、可靠的通信網絡。
產品特點
n 千兆接入，萬兆光纖上行
◇ 全系列支持“千兆以太網口+萬兆光口”組合，方便用戶靈活組網，滿足各種場景組網需求；
◇ 所有端口支持無阻塞線速轉發，傳輸更流暢。
◇ 支持IEEE 802.3x全雙工流控和Backpressure半雙工流控。
n 強大業務處理能力
◇ 支持IEEE 802.1Q VLAN，用戶可以按需求靈活劃分VLAN，支持Voice VLAN,支持QinQ配置。
◇ 支持QoS，支持基于端口、基于802.1P和基于DSCP的三種優先級模式和Equ、SP、WRR、SP+WRR四種隊列調度算法。
◇ 支持ACL，通過配置匹配規則、處理操作以及時間權限來實現對數據包的過濾，提供靈活的安全訪問控制策略。
◇ 支持IGMP V1/V2/V3組播協議，支持IGMP Snooping，滿足多終端高清視頻監控和視頻會議接入需求。
◇ 支持工業快速環網ERPS和STP/RSTP/MSTP生產樹協議，消除二層環路、實現鏈路備份。
◇ 支持靜態匯聚和動態匯聚，有效增加鏈路帶寬，實現負載均衡、鏈路備份，提高鏈路可靠性。
n 完備的安全防護機制
◇ 支持802.1X認證，為局域網計算機提供認證功能，并根據認證結果對受控端口的授權狀態進行控制。
◇ 支持端口隔離。
◇ 支持端口廣播風暴抑制。
◇ 支持IP+MAC+端口+VLAN四元綁定功能
n 設備穩定可靠
◇ 主機低功耗、風扇主動散熱設計，鍍鋅鋼材金屬外殼，散熱優良，保證產品穩定運行。
◇ 采用ONV自主研發的電源，高冗余設計，提供長久穩定PoE電力輸出。
◇ 設備滿足國家CCC標準，完全符合CE、FCC、RoHS安規要求，使用安全可靠。
◇ 用戶可通過電源指示燈(PWR)、端口狀態指示燈（Link）、PoE工作指示燈輕松了解設備工作狀態。
n 輕松的運維管理
◇ 支持Web網管、CLI命令行（Console，Telnet）、SNMP（V1/V2/V3）、Telnet等多樣化的管理和維護方式。
◇ 支持HTTPS、SSLV3、SSHV1/V2等加密方式，管理更安全。
◇ 支持RMON、系統日志、端口流量統計，便于網絡優化和改造。
◇ 支持LLDP，方便網絡管理系統查詢及判斷鏈路的通信狀況。
◇ 支持CPU監控、內存監控、Ping檢測、線纜長度檢測。

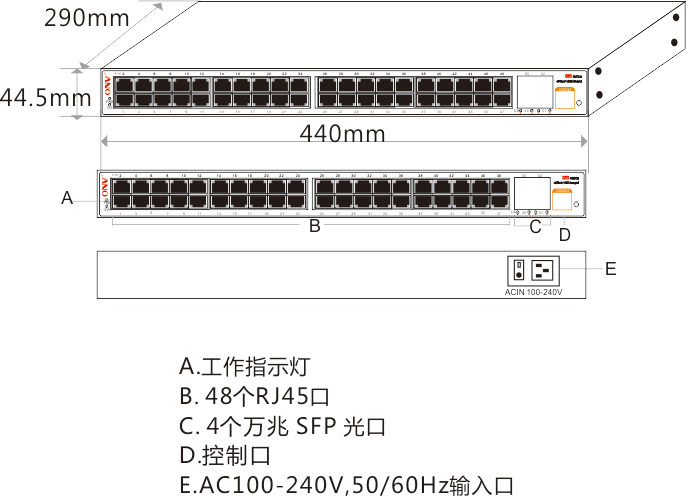

產品尺寸規格
包裝清單
|
包裝清單 |
物品名稱 |
數量 |
單位 |
|
52口萬兆上聯三層網管以太網交換機 |
1 |
臺 |
|
|
AC電源線 |
1 |
根 |
|
|
RJ45-DB9網管配置適配線 |
1 |
根 |
|
|
五金安裝套件(掛耳） |
1 |
對 |
|
|
快速使用指南 |
1 |
份 |
|
|
保修卡與合格證 |
1 |
份 |
訂購信息
|
設備名稱 |
設備信息 |
標配電源功率 |
|
ONV58052FM |
L3網管型48個10/100/1000M RJ45端口+ 4個1/10G 萬兆SFP+光口插槽，以太網匯聚/核心光纖交換機，內置電源，支持1U/19寸機柜安裝。 |
60W |
|
說明：本產品默認不配套SFP+光模塊，如需選購，請參考配件產品信息。 |
||
選配信息
光模塊選型表
|
名稱 |
型號 |
描述 |
單位 |
|
1.25G光模塊 |
2630 |
SFP光模塊，1.25G，多模雙纖850nm，傳輸距離：550m，LC接口，支持DDM功能，支持熱拔插。 |
只 |
|
2632 |
SFP光模塊，1.25G，單模雙纖1310nm，傳輸距離：20km，LC接口，支持DDM功能，支持熱拔插。 |
只 |
|
|
2612-T |
SFP光模塊，1.25G，單模單纖TX1310nm/RX1550nm，傳輸距離：20km，LC接口，支持DDM功能，支持熱拔插。 |
只 |
|
|
2613-R |
SFP光模塊，1.25G，單模單纖TX1550nm/RX1310nm，傳輸距離：20km，LC接口，支持DDM功能，支持熱拔插。 |
只 |
|
|
2612-T-SC |
SFP光模塊，1.25G，單模單纖TX1310nm/RX1550nm，傳輸距離：20km，SC接口，支持DDM功能，支持熱拔插。 |
只 |
|
|
2613-R-SC |
SFP光模塊，1.25G，單模單纖TX1550nm/RX1310nm，傳輸距離：20km，SC接口，支持DDM功能，支持熱拔插。 |
只 |
|
|
電模塊 |
2633 |
1.25G SFP光模塊轉10/100/1000M RJ45網口，（光轉電） |
只 |
|
10G光模塊 |
6630 |
SFP+光模塊，10G，多模雙纖850nm，傳輸距離：300m，LC接口，支持DDM功能，支持熱拔插。 |
只 |
|
7832 |
SFP+光模塊，10G，單模雙纖1310nm，傳輸距離：20km，LC接口，支持DDM功能，支持熱拔插。 |
只 |
|
|
7832-33 |
SFP+光模塊，10G，單模單纖TX1330nm/RX1270nm，傳輸距離：20km，LC接口，支持DDM功能，支持熱拔插。 |
只 |
|
|
7832-27 |
SFP+光模塊，10G，單模單纖TX1270nm/RX1330nm，傳輸距離：20km，LC接口，支持DDM功能，支持熱拔插。 |
只 |
相關產品
|
設備名稱 |
設備信息 |
|
ONV58028FM |
L3網管型24個10/100/1000M RJ45端口+ 4個1/10G 萬兆SFP+光口插槽，以太網匯聚/核心光纖交換機，內置電源，支持1U/19寸機柜安裝。 |
|
ONV58036FM |
L3網管型16個10/100/1000M RJ45端口+ 8個10/100/1000M TP/SFP光電復用口+ 4個1/10G SFP+萬兆光口插槽口，以太網匯聚/核心交換機，內置60W電源，支持標準1U/19寸機柜安裝。 |
|
ONV58368FM |
L3網管型16個100/1000M SFP光口插槽+ 8個100/1000M TP/SFP光電復用口+ 4個1/10G SFP+萬兆光口插槽口，以太網匯聚/核心交換機，內置電源，支持標準1U/19寸機柜安裝。 |
|
型號 |
ONV58052FM |
|
端口特征 |
|
|
固定端口 |
48個10/100/1000Base-T RJ45端口（Data） 4個1/10G 萬兆SFP+上聯光口 (Data) 1個Console RS232控制口（115200，N，8，1） |
|
網口特性 |
1-48口10/100/1000Base-T自動偵測， 全/半雙工MDI/MDI-X自適應 |
|
雙絞線傳輸 |
10BASE-T：Cat3,4,5 UTP(≤100 meter) 100BASE-TX：Cat5 or later UTP(≤100 meter) 1000BASE-T：Cat5e/6 or later UTP(≤100 meter) |
|
光口特性 |
千兆SFP/萬兆SFP+ 光纖接口，默認不配套光模塊，需要另購，（可選訂單模/多模、單纖/雙纖光模塊，LC） |
|
光口擴展 |
支Turbo超頻2.5G光模塊擴展及組環 |
|
光纜 |
多模 ——工作波長：850nm ，傳輸距離：0～500M（1G）； 工作波長 850nm ，傳輸距離：0～300M（10G)； 單模 ——工作波長：1310nm，傳輸距離：0～40KM； 工作波長： 1550nm，傳輸距離：0～120KM 。 |
|
交換芯片參數 |
|
|
網管類型 |
L3 |
|
網絡協議 |
IEEE802.3 10BASE-T； IEEE802.3i 10Base-T； IEEE802.3u 100Base-TX； IEEE802.3ab 1000Base-T； IEEE802.3z 1000Base-X； IEEE802.3ae 10GBase-SR/LR； IEEE802.3x |
|
轉發模式 |
存儲轉發（全線速） |
|
背板帶寬 |
368Gbps （無阻塞） |
|
包轉發率@64byte |
131Mpps |
|
CPU |
雙核1GHz |
|
DRAM |
2GB |
|
FLASH |
256MB |
|
MAC地址表 |
32K |
|
包轉發緩存 |
16MB |
|
巨型幀 |
12KB |
|
LED指示燈 |
系統指示燈：SYS（綠色）；網絡指示燈：Link（黃色）；POE指示燈：PoE（綠色）；光口指示燈：L/A（綠色） |
|
一鍵還原開關 |
有（長按開關10秒后松開，即可恢復出廠設置） |
|
電源特征 |
|
|
總功率/輸入電壓 |
60W ，（交流AC100-240V） |
|
整機功耗 |
待機功耗：＜35W；滿載功耗：＜55W |
|
配套電源 |
內置開關電源，AC：100～240V 50-60Hz 1.0A |
|
物理規格參數 |
|
|
工作溫度/濕度 |
-20～+55°C；5%～90% RH無凝結 |
|
存儲溫度/濕度 |
-40～+80°C；5%～95% RH無凝結 |
|
外觀尺寸（L*W*H） |
440*290*44.5mm |
|
凈重/毛重 |
＜4.4kg / ＜5.0kg |
|
安裝方式 |
桌面式、1U/19寸機柜安裝 |
|
產品認證與質保 |
|
|
防雷/防護等級 |
端口防雷：4KV 8/20us； 防護等級：IP30 |
|
安規認證 |
3C；
CE mark, commercial；CE/LVD EN62368-1； |
|
質保期 |
交換機3年，終身維護 |
|
網管業務特性 |
|
|
端口 |
支持IEEE802.3x流控（全雙工） 支持基于端口速率的廣播風暴抑制 支持對出入端口的報文流量進行限速，粒度最小為16Kbps，最大為1Gbps 支持端口實時流量管理（Flow Interval) 支持端口EEE綠色以太網節能配置及狀態查看 支持巨型幀配置，最大的支持12000byte巨型幀 支持端口異常保護機制 支持光口SFP模塊DDMI實時數字診斷功能 |
|
三層功能 |
支持L3網管功能，支持IPV4/IPV6雙棧管理 支持IPV4等價路由 支持IPV4動態路由、RIPv1/v2、OSPFv2，路由條目4000條 支持IPV6動態路由OSPFv3、RIPng支持IPV6管理，路由條目1000條 支持IPV4/IPV6的VRRP，各支持最大組255個 支持Pingv6、Telnetv6、TFTPv6、DNSv6、ICMPv6 支持三層路由轉發，支持不同網段，不同VLAN之間通信 支持IPV4/IPV6的VLANIF接口，各支持最大128個 支持IPV4/IPV6靜態路由/默認路由，各支持最大條目128個 支持ARP協議，最大條目1000個 支持NG協議，最大條目1000個 |
|
VLAN |
支持基于端口的VLAN（4K個）,IEEE802.1q 支持基于協議的VLAN 支持基于MAC地址的VLAN 支持Voice VLAN 支持Access、Trunk、Hybrid三種類型端口配置 支持QinQ 配置 支持GVRP VLAN協議 |
|
端口匯聚 |
支持LACP 支持靜態聚合 支持最大26個聚合組，每個聚合組最大支持8個端口 |
|
生成樹 |
支持STP（IEEE802.1d） 支持RSTP（IEEE802.1w） 支持MSTP（IEEE802.1s） 支持STP BPDU Guard、BPDU過濾和BPDU轉發 |
|
ERPS環網 |
支持ERPS環網，環網自愈時間小于20ms， ITU-T G.8032 |
|
組播 |
支持IGMP Snooping v1/v2/v3、最多支持1024個組播組 支持用戶快速離開機制 支持組播VLAN 支持IGMP Snooping 支持MLD Snooping 支持MVR（組播局域網注冊） |
|
鏡像 |
支持基本端口的雙向流量鏡像 支持基本端口的雙向流量鏡像 支持1對多鏡像 最多支持4個端口會話 |
|
QoS |
支持Diff-Serv QoS 每個端口支持8個輸出隊列 支持802.1p/DSCP優先級映射 支持隊列調度機制（SP、WRR、SP+WRR） 支持優先級標記Mark/Remark 支持基于流的包過濾 支持基于流的重定向 支持基于流的限速 |
|
ACL |
支持L2～L4包過濾功能，可以匹配報文前80個字節，提供基于源MAC地址、目的MAC地址、源IP地址、目的IP地址、IP協議類型、TCP/UDP端口、 TCP/UDP端口范圍、VLAN等定義ACL。 支持基于端口、VLAN下發ACL |
|
安全特性 |
支持用戶分級管理和口令保護 支持基于端口的IEEE802.1X認證 支持AAA&RADIUS認證 支持MAC地址學習數目限制 支持MAC地址黑洞 支持SSH 2.0，為用戶登陸提供安全加密通道 支持SSL，保障數據傳輸安全 支持端口隔離 支持ARP報文限速功能 支持IP源地址保護 支持ARP入侵檢測功能 支持防DoS攻擊 支持端口廣播報文抑制 支持主機數據備份機制 IP+MAC+VLAN+端口的四元綁定功能 支持IP Source Guard功能 |
|
DHCP |
支持DHCP Serve 支持DHCP Client 支持DHCP Snooping |
|
管理與維護 |
支持Console/AUX Modem/Telnet/ CLI命令行配置 支持WEB網管（支持HTTPS） 支持FTP、TFTP、Xmodem、SFTP文件上下載管理 支持SNMP V1/V2C/V3 支持一鍵還原 支持NTP時鐘 支持系統工作日志 支持Ping檢測 支持線纜狀態檢查 支持CPU即時利用率狀態查看 支持鏈路層發現協議LLDP 支持光網視的ONV NMS平臺化集群式管理（LLDP+SNMP） |
|
系統要求 |
Web瀏覽器：谷歌瀏覽器chrome V42或更高版本，Mozilla火狐2.5或更高版本，微軟Internet Explorer10或更高版本; 5類及以上以太網電纜; TCP/ IP，網絡適配器和網絡操作系統（如Microsoft Windows，Linux或Mac OS X）安裝在網絡中的每臺計算機上5類及以上以太網電纜; |
