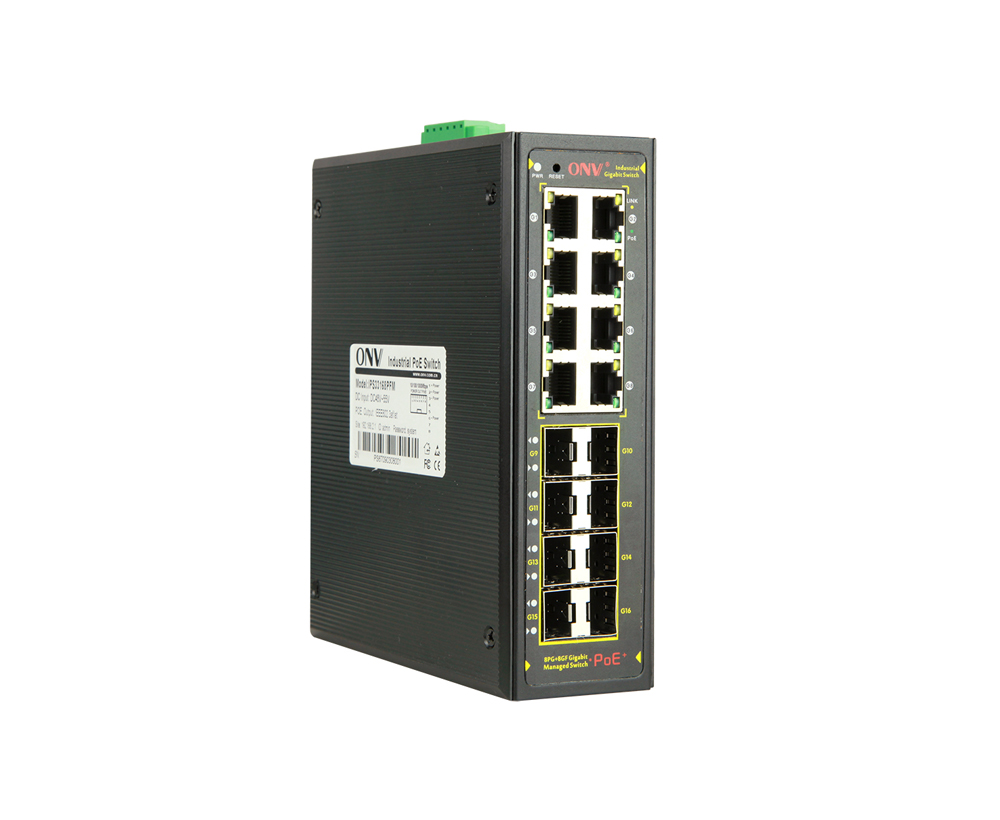

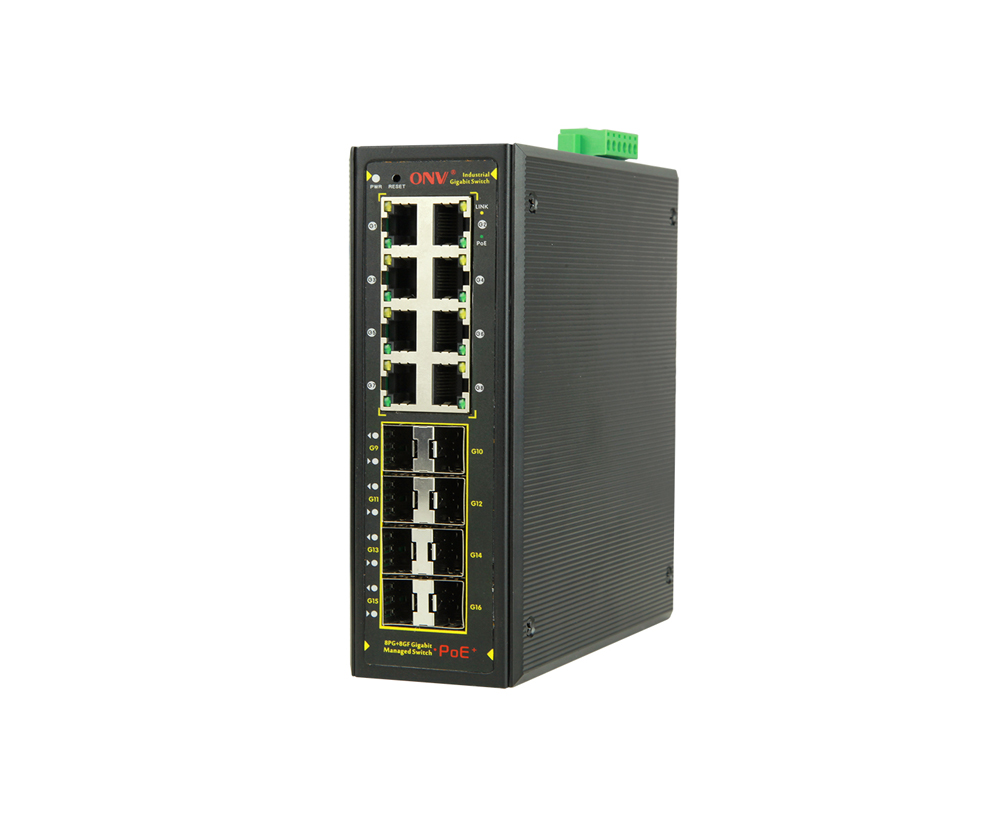

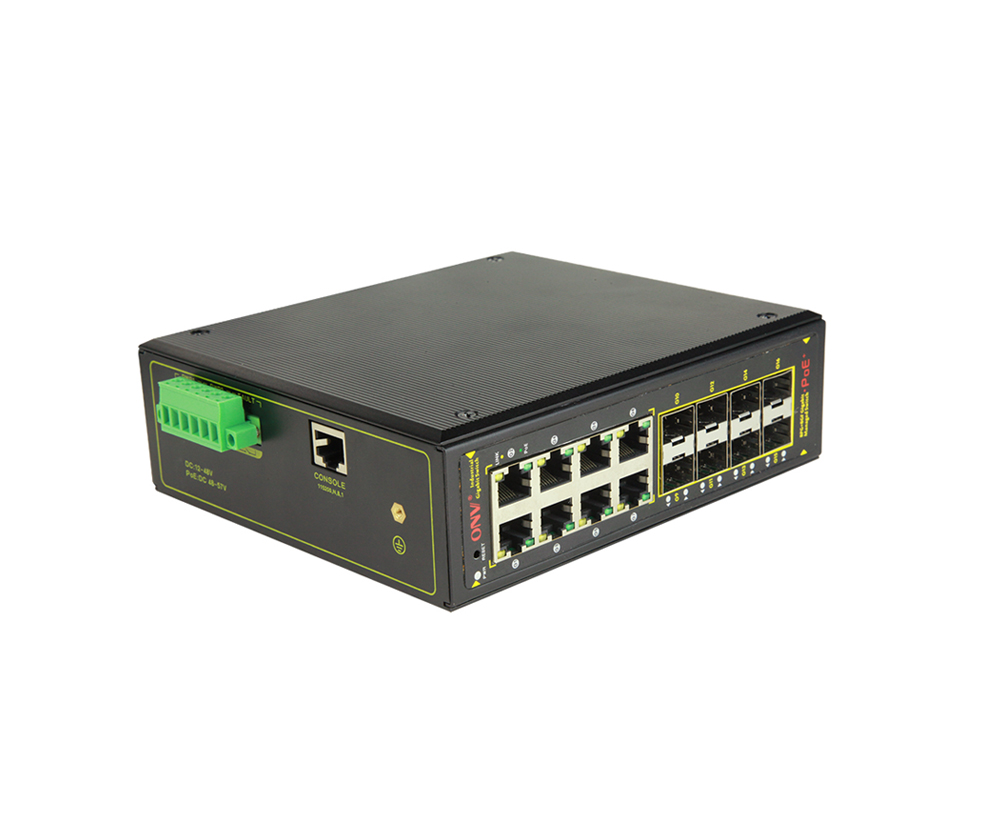

16口全千兆e網管工業PoE交換機

型號： ONV-IPS53168PFMA

我要詢價

產品描述
產品參數

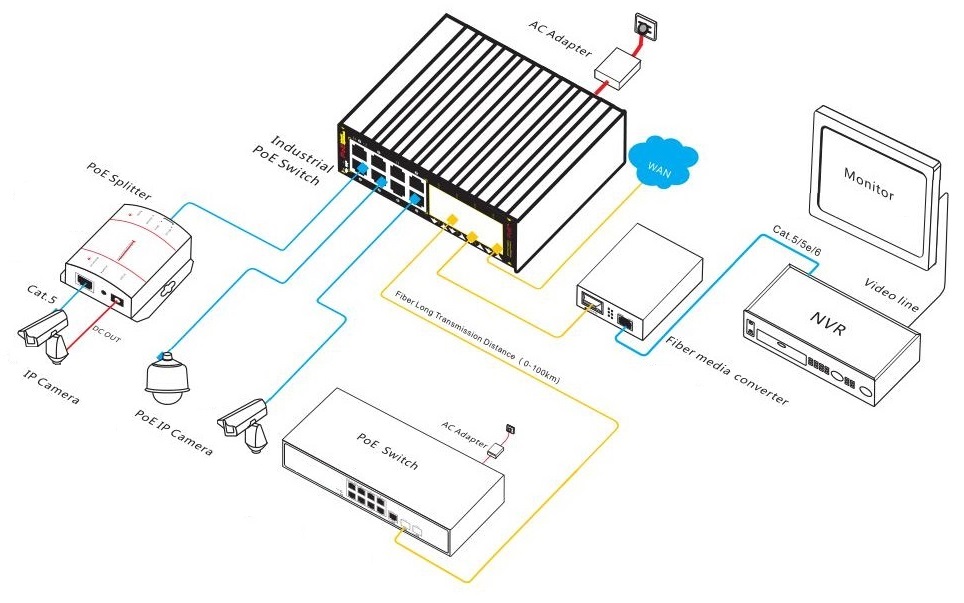

典型應用
相關附件
相關產品

產品概述

ONV-IPS53168PFMA系列是ONV自主研發的全千兆e網管工業PoE交換機，支持8個10/100/1000Base-T自適應RJ45端口+8個1000Base-X SFP光口插槽。其中1-8端口支持IEEE 802.3af/at標準PoE供電，單端口PoE功率達30W。作為PoE供電設備，能自動檢測識別符合標準的受電設備并通過網線為其供電。可通過網線為無線AP、網絡攝像頭、網絡電話機、工業傳感器等POE終端設備供電，滿足對高密度PoE供電有需求的網絡環境，適合智能交通、軌道交通、電力行業、礦業開采、石油、海運、冶金及綠色能源建設等工業場景組建經濟高效、穩定、可靠的通信網絡。

ONV-IPS53168PFMA支持ONV云平臺和云管APP管理，可實現安防網絡拓?fù)涔芾?、VLAN設置、端口管理、POE管理、遠程運維等功能。該交換機可靠性高、便于安裝維護，具有快速交換功能，以及多個接入端口，適用于各種規模局域網設備接入。

產品特點

▲ 千兆接入，光口上行

◇ 全系列支持“千兆以太網口+千兆光口”組合，方便用戶靈活組網，滿足各種場景組網需求；

◇ 所有端口支持無阻塞線速轉發，傳輸更流暢。

◇ 支持IEEE 802.3x全雙工流控和Backpressure半雙工流控。

▲ 智能POE供電

◇ 8個10/100/1000Base-T RJ45端口支持PoE供電，滿足安防監控、電話會議系統、無線覆蓋等場景PoE供電的需求。

◇ 符合IEEE 802.3af/at PoE供電標準，自動識別PoE設備進行供電，不損壞非PoE設備,單端口最大PoE輸出功率為30W。

◇ 支持遠程POE管理功能，實現PoE各端口遠程開關，端口功率狀態查看，POE端口故障查詢功能等。

▲ 極致優化，極簡應用

◇ 依據行業應用需求，摒棄了復雜的網管配置，保留了實用的網管功能，通過運維平臺，即可快速實現網絡部署與集中運維。

◇ Web網管功能QoS、鏈路聚合、環網管理、端口鏡像、端口控制與帶寬管理。

◇ 云平臺+移動APP運維管理，可視化PoE供電控制、網絡拓?fù)涔芾?、VLAN劃分。

◇ 支持遠程升級，遠程重啟，恢復出廠設置。

◇ 支持實時故障告警，故障定位。

▲ 設備穩定可靠

◇ 主機低功耗、無風扇靜音設計，鋁合金材質金屬外殼，散熱優良，保證產品穩定運行。

◇ 設備滿足國家CCC標準，完全符合CE、FCC、RoHS安規要求，使用安全可靠。

◇ 用戶可通過電源指示燈(PWR)、系統運行指示燈（SYS）、端口狀態指示燈（Link，L/A）、PoE工作指示燈輕松了解設備工作狀態。

▲ 豐富的端口組合
芯片內部集成8電口千兆PHY，單芯片支持8千兆電+8千兆光。同時，可以擴展靈活支持不同光電組合的端口形態。

▲ 靈活共享緩存
針對視頻、工業接入等場景，芯片提供內置靈活共享緩存，滿足業務流量突發的要求。

包裝清單

包裝清單	物品名稱	數量	單位
	16口全千兆e網管工業POE交換機	1	臺
	快速使用指南,保修卡與合格證	1	份

訂購信息

設備名稱	設備信息	建議電源功率
ONV-IPS53168PFMA	e網管8個10/100/1000M RJ45端口+ 8個1000M SFP光口插槽，工業POE交換機，其中1-8口支持IEEE 802.3af/at PoE國際標準，支持雙DC冗余電源輸入(鳳凰端子連接)，支持導軌式安裝。	120W/240W
說明：本產品默認不配套SFP光模塊和電源，如需選購，請參考配件產品信息。

選配信息

光模塊選型表

名稱	型號	描述	單位
1.25G光模塊	2630-G	工業級SFP光模塊，1.25G，多模雙纖850nm，傳輸距離：550m，LC接口，支持DDM功能，支持熱拔插。	只
	2632-G	工業級SFP光模塊，1.25G，單模雙纖1310nm，傳輸距離：20km，LC接口，支持DDM功能，支持熱拔插。	只
	2612-T-G	工業SFP光模塊，1.25G，單模單纖TX1310nm/RX1550nm，傳輸距離：20km，LC接口，支持DDM功能，支持熱拔插。	只
	2613-R-G	工業SFP光模塊，1.25G，單模單纖TX1550nm/RX1310nm，傳輸距離：20km，LC接口，支持DDM功能，支持熱拔插。	只
	2612-T-G-SC	SFP光模塊，1.25G，單模單纖TX1310nm/RX1550nm，傳輸距離：20km，SC接口，支持DDM功能，支持熱拔插。	只
	2613-R-G-SC	SFP光模塊，1.25G，單模單纖TX1550nm/RX1310nm，傳輸距離：20km，SC接口，支持DDM功能，支持熱拔插。	只

電源選型表

名稱	型號	描述	單位
110W電源適配器	GWS-AP110-52	桌面型 110W單組輸出電源適配器；額定輸入電壓：AC 100V~240V 50-60H，2A 額定輸出電壓：DC 52V 2.15A 工作溫度：-20℃—+65℃	只
250W電源適配器	GWS-AP250-52	桌面型 250W單組輸出電源適配器；額定輸入電壓：AC 100V~240V 50-60H，5A 額定輸出電壓：DC 52V 5A 工作溫度：-20℃—+65℃	只
工業120W導軌電源	GWS-DP120-48	導軌型 120W單組輸出工業電源；額定輸入電壓：AC 100V~240V 50-60H，2A 額定輸出電壓：DC 48V 2.5A 工作溫度：-40℃—+70℃	只
工業240W導軌電源	GWS-DP240-48	導軌型 240W單組輸出工業電源；額定輸入電壓：AC 100V~240V 50-60H，3A 額定輸出電壓：DC 48V 5A 工作溫度：-40℃—+70℃	只

型號	ONV-IPS53168PFMA
端口特征
固定端口	8個10/100/1000Base-T POE口（Data/Power） 8個1000Base-X SFP上聯光口插槽 (Data) 2組V+，V- 冗余DC電源接口（5P鳳凰端子）
網口特性	1-8口10/100/1000Base-T自動偵測，全/半雙工MDI/MDI-X自適應
雙絞線傳輸	10BASE-T：Cat3,4,5 UTP(≤100 meter) 100BASE-TX：Cat5 or later UTP(≤100 meter) 1000BASE-T：Cat5e or later UTP(≤100 meter)
光口特性	千兆SFP光纖接口，默認不配套光模塊，需要另購，（可選訂單模/多模、單纖/雙纖光模塊，LC）
光纜	多模 ——工作波長：850nm ，傳輸距離：0～500M；單模 ——工作波長：1310nm，傳輸距離：0～40KM；工作波長： 1550nm，傳輸距離：0～120KM 。
交換芯片參數
網管類型	L2
網絡協議	IEEE802.3 10BASE-T； IEEE802.3i 10Base-T； IEEE802.3u 100Base-TX； IEEE802.3ab 1000Base-T； IEEE802.3z 1000Base-X； IEEE802.3x
L2	基于端口、VLAN的動態MAC學習開關 基于端口的MAC學習數目限制黑洞MAC 基于端口、VLAN的廣播風暴抑制物理端口之間基于VLAN隔離 LACP
QoS	基于L2/L3/L4/UDF的ACL 基于ACL規則流分類基于CoS/DSCP/IPP流分類擁塞避免每端口8隊列，支持SP/WRR/WDRR/SP+WRR/SP+WDRR調度方式基于端口、隊列的shaping
保護特性	LAG STP/RSTP
安全特性	支持VLAN/MAC/Port/IP進行ACL綁定支持48個CPU隊列保護
轉發模式	存儲轉發（全線速）
背板帶寬	56Gbps （無阻塞）
包轉發率@64byte	23.81Mpps
MAC地址表	8K
包轉發緩存	3M
巨型幀	9.6K
LED指示燈	電源/系統指示燈：SYS(綠色)；網絡指示燈：Link（黃色）；POE指示燈：PoE（綠色）；光口指示燈：L/A（綠色）
復位開關	長按6秒后松開，恢復出廠默認設置短按2次（間隔1秒），切換為非管理狀態
PoE與電源特征
PoE端口	1-8端口支持IEEE802.3af/at標準POE供電
供電引腳	默認僅支持1/2(+)，3/6(-),4芯供電
最高單口PoE功率	30W，標準IEEE802.3af/at
總功率/輸入電壓	120W/48VDC
整機功耗	待機功耗：＜8W；滿載功耗：＜120W
輸入電壓與接口	48-57VDC寬電壓；5Pin工業鳳凰端子，支持防反接保護
配套電源	無，可選購工業電源48V/120W或48V/240W，見配件信息表選購使用
物理規格參數
工作溫度/濕度	-40～+75°C；5%～90% RH無凝結
存儲溫度/濕度	-40～+85°C；5%～95% RH無凝結
外觀尺寸（LWH）	145134.547mm
凈重/毛重	＜0.6kg / ＜0.8kg

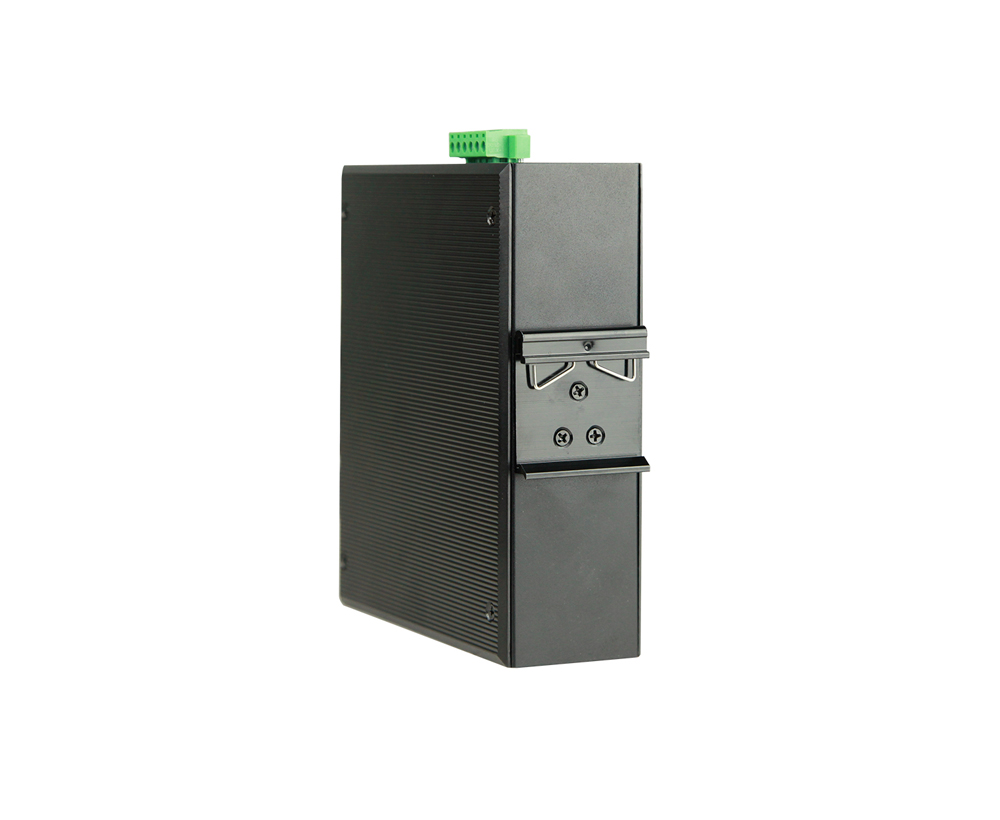

安裝方式	桌面式、35mm DIN導軌式安裝
產品認證與質保
防雷/防護等級	端口防雷：6KV 8/20us；防護等級：IP40 IEC61000-4-2（ESD）：±8kV接觸放電，±15kV空氣放電 IEC61000-4-3（RS）：10V/m（80~1000MHz） IEC61000-4-4（EFT）：電源線：±4kV；數據線：±2kV IEC61000-4-5（Surge）：電源線：CM±4kV/DM±2kV；數據線：±4kV IEC61000-4-6（射頻傳導）：10V（150kHz~80MHz） IEC61000-4-8（工頻磁場）：100A/m持續；1000A/m ，1s to 3s IEC61000-4-9（脈沖磁場）：1000A/m IEC61000-4-10（阻尼振蕩）：30A/m 1MHz IEC61000-4-12/18（震蕩波）：CM 2.5kV，DM 1kV IEC61000-4-16（共模傳導）：30V持續；300V，1s FCC Part 15/CISPR22（EN55022）：Class B IEC61000-6-2（通用工業標準）
機械特性	IEC60068-2-6（抗振動） IEC60068-2-27（抗沖擊） IEC60068-2-32（自由下落）
安規認證	3C； CE mark, commercial；CE/LVD EN62368-1； FCC Part 15 Class A；RoHS；
質保期	交換機5年，終身維護
軟件功能
端口管理	支持端口狀態顯示支持端口流量統計 支持端口雙工/協商速率配置支持IEEE802.3x流控配置（全雙工）支持EEE節能及綠色以太網功能
POE管理	支持端口POE實時功率狀態查看支持端口POE輸出開/關
VLAN	支持基于端口的IEEE802.1Q VLAN配置（4K個）,
端口匯聚	支持靜態聚合
組播	支持IGMP Snooping v1/v2、最多支持256個組播組
鏡像	支持基本端口流量鏡像
QoS	支持Diff-Serv QoS 每個端口支持8個輸出隊列支持802.1p/DSCP優先級映射支持優先級標記Mark/Remark
安全特性	支持廣播風暴抑制支持端口限速支持端口隔離
管理與維護	支持WEB網管支持一鍵還原支持ONV云管理平臺 支持手機APP移動端運維管理
系統要求	Web瀏覽器：Mozilla火狐2.5或更高版本，谷歌瀏覽器chrome V42或更高版本， 5類及以上以太網電纜; TCP/ IP，網絡適配器和網絡操作系統（如Microsoft Windows，Linux或Mac OS X）安裝在網絡中的每臺計算機上5類及以上以太網電纜;
