產品概述

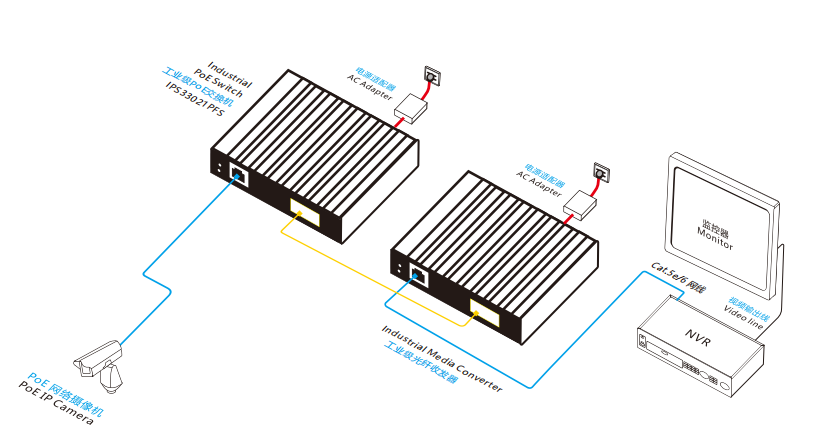

ONV-IPS33021PFS系列是ONV自主研發的全千兆工業PoE光纖交換機，具備1個10/100/1000Base-T以太網電口+1個千兆SC單模雙纖光模塊（可選單模/多模，單纖/雙纖光模塊），其中網口支持IEEE 802.3af/at標準PoE供電，單端口PoE功率達30W。作為PoE供電設備，能自動檢測識別符合標準的受電設備并通過網線為其供電?？赏ㄟ^網線為無線AP、網絡攝像頭、工業傳感器等POE終端設備供電，滿足對高密度PoE供電有需求的網絡環境，適合智能交通、軌道交通、電力行業、礦業開采、石油、海運、冶金及綠色能源建設等工業場景組建經濟高效、穩定、可靠的通信網絡。
非網管機型，即插即用，無需配置，使用簡單方便；
產品特點
n 千兆線速接入，千兆光口上行
◇ 全系列支持“千兆以太網口+千兆光口”組合，方便用戶靈活組網，滿足各種場景組網需求；
◇ 所有端口支持無阻塞線速轉發，傳輸更流暢。
◇ 支持IEEE 802.3x全雙工流控和Backpressure半雙工流控。
n 智能PoE供電功能
◇ 1個10/100/1000Base-T RJ45端口支持PoE供電，滿足工業領域各種場景PoE供電的需求。
◇ 符合IEEE 802.3af/at PoE供電標準，自動識別PoE設備進行供電，不損壞非PoE設備。單端口最大PoE輸出功率為30W。
◇ PoE端口支持優先級機制，當剩余功率不足時，優先保障高優先級端口的供電，避免設備超負荷工作。
n 設備穩定可靠
◇ 主機低功耗、無風扇靜音設計，鋁合金材質金屬外殼，散熱優良，保證產品穩定運行。
◇ 設備完全符合3C、CE、FCC、RoHS安規要求，使用安全可靠。
◇ 用戶可通過電源指示燈(PWR)、端口狀態指示燈（Link）、PoE工作指示燈輕松了解設備工作狀態。

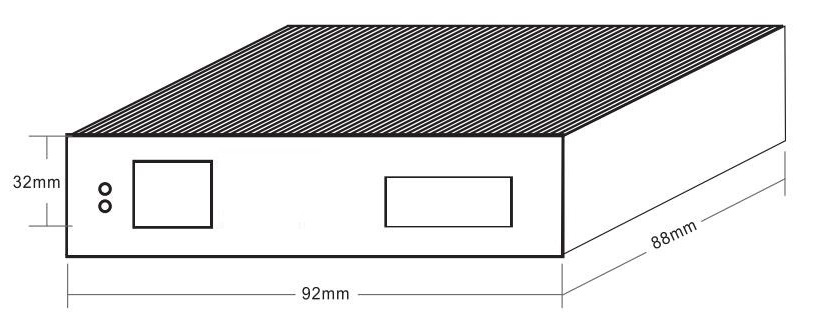

產品尺寸規格
包裝清單
|
包裝清單 |
物品名稱 |
數量 |
單位 |
|
2口全千兆工業POE光纖交換機 |
1 |
臺 |
|
|
快速使用指南 |
1 |
份 |
|
|
保修卡與合格證 |
1 |
份 |
訂購信息
|
設備名稱 |
設備信息 |
建議電源功率 |
|
ONV-IPS33021PFS-M |
非管理1個10/100/1000M RJ45端口+ 1個1000M上聯多模雙纖（850nm)SC光模塊，工業POE光纖交換機，其中網口支持IEEE 802.3af/at PoE國際標準，支持雙DC冗余電源輸入(鳳凰端子連接)，支持導軌式安裝。 |
24W/36W |
|
ONV-IPS33021PFS |
非管理1個10/100/1000M RJ45端口+ 1個1000M上聯單模雙纖(1310nm)SC光模塊，工業POE光纖交換機，其中網口支持IEEE 802.3af/at PoE國際標準，支持雙DC冗余電源輸入(鳳凰端子連接)，支持導軌式安裝。 |
24W/36W |
|
ONV-IPS33021PFS-A |
非管理1個10/100/1000M RJ45端口+ 1個1000M上聯單模單纖(1310/1550nm)SC光模塊，工業POE光纖交換機，其中網口支持IEEE 802.3af/at PoE國際標準，支持雙DC冗余電源輸入(鳳凰端子連接)，支持導軌式安裝。 |
24W/36W |
|
ONV-IPS33021PFS-B |
非管理1個10/100/1000M RJ45端口+ 1個1000M上聯單模單纖(1550/1310nm)SC光模塊，工業POE光纖交換機，其中網口支持IEEE 802.3af/at PoE國際標準，支持雙DC冗余電源輸入(鳳凰端子連接)，支持導軌式安裝。 |
24W/36W |
|
ONV-IPS33032PFS-M |
非管理2個10/100/1000M RJ45端口+ 1個1000M上聯多模雙纖（850nm)SC光模塊，工業POE光纖交換機，其中1-2口支持IEEE 802.3af/at PoE國際標準，支持雙DC冗余電源輸入(鳳凰端子連接)，支持導軌式安裝。 |
36W/60W |
|
ONV-IPS33032PFS |
非管理2個10/100/1000M RJ45端口+ 1個1000M上聯單模雙纖(1310nm)SC光模塊，工業POE光纖交換機，其中1-2口支持IEEE 802.3af/at PoE國際標準，支持雙DC冗余電源輸入(鳳凰端子連接)，支持導軌式安裝。 |
36W/60W |
|
ONV-IPS33032PFS-A |
非管理2個10/100/1000M RJ45端口+ 1個1000M上聯單模單纖(1310/1550nm)SC光模塊，工業POE光纖交換機，其中1-2口支持IEEE 802.3af/at PoE國際標準，支持雙DC冗余電源輸入(鳳凰端子連接)，支持導軌式安裝。 |
36W/60W |
|
ONV-IPS33032PFS-B |
非管理2個10/100/1000M RJ45端口+ 1個1000M上聯單模單纖(1550/1310nm)SC光模塊，工業POE光纖交換機，其中1-2口支持IEEE 802.3af/at PoE國際標準，支持雙DC冗余電源輸入(鳳凰端子連接)，支持導軌式安裝。 |
36W/60W |
|
說明：本產品默認不配套SFP光模塊和電源，如需選購，請參考配件產品信息。 |
||
電源選型表
|
名稱 |
型號 |
描述 |
單位 |
|
36W電源適配器 |
GWS-AP36-52 |
桌面型 36W單組輸出電源適配器； 額定輸入電壓：AC 100V~240V 50-60H，0.56A 額定輸出電壓：DC 52V 0.7A 工作溫度：-20℃—+65℃ |
只 |
|
65W電源適配器 |
GWS-AP65-52 |
桌面型 65W單組輸出電源適配器； 額定輸入電壓：AC 100V~240V 50-60H，1A 額定輸出電壓：DC 52V 1.25A 工作溫度：-20℃—+65℃ |
只 |
|
工業36W導軌電源 |
GWS-DP36-48 |
導軌型 36W單組輸出工業電源； 額定輸入電壓：AC 100V~240V 50-60H，0.56A 額定輸出電壓：DC 48V 0.75A 工作溫度：-40℃—+70℃ |
只 |
|
工業60W導軌電源 |
GWS-DP60-48 |
導軌型 60W單組輸出工業電源； 額定輸入電壓：AC 100V~240V 50-60H，1.0A 額定輸出電壓：DC 48V 1.25A 工作溫度：-40℃—+70℃ |
只 |
相關產品信息
|
設備名稱 |
設備信息 |
|
ONV-IPS33021PF |
非管理1個10/100/1000M RJ45端口+ 1個1000M上聯SFP光口插槽，工業POE光纖交換機，其中1口支持IEEE 802.3af/at PoE國際標準，支持雙DC冗余電源輸入(鳳凰端子連接)，支持導軌式安裝。 |
|
ONV-IPS33042PF |
非管理2個10/100/1000M RJ45端口+ 2個1000M上聯SFP光口插槽，工業POE光纖交換機，其中1-2口支持IEEE 802.3af/at PoE國際標準，支持雙DC冗余電源輸入(鳳凰端子連接)，支持導軌式安裝。 |
|
ONV-IPS33064PFG |
非管理5個10/100/1000M RJ45端口+ 1個1000M 上聯SFP光口插槽，工業POE光纖交換機，其中1-4口支持IEEE 802.3af/at PoE國際標準，支持雙DC冗余電源輸入(鳳凰端子連接)，支持導軌式安裝。 |
|
ONV-IPS33064PF |
非管理4個10/100/1000M RJ45端口+ 2個1000M 上聯SFP光口插槽，工業POE光纖交換機，其中1-4口支持IEEE 802.3af/at PoE國際標準，支持雙DC冗余電源輸入(鳳凰端子連接)，支持導軌式安裝。 |
|
ONV-IPS33108PF |
非管理8個10/100/1000M RJ45端口+ 2個1000M SFP光口插槽，工業POE光纖交換機，其中1-8口支持IEEE 802.3af/at PoE國際標準，支持雙DC冗余電源輸入(鳳凰端子連接)，支持導軌式安裝。 |
|
型號 |
ONV-IPS33021PFS |
ONV-IPS33032PFS |
|
端口特征 |
||
|
固定端口 |
1個10/100/1000Base-T PoE口(Data/Power) 1個1000Base-X 單模雙纖SC光口(Data) 2組V+，V- 冗余DC電源接口(5P鳳凰端子) |
2個10/100/1000Base-T PoE口(Data/Power) 1個1000Base-X 單模雙纖SC光口(Data) 2組V+，V- 冗余DC電源接口(5P鳳凰端子) |
|
網口特性 |
網口10/100/1000Base-T（X）自動偵測，全/半雙工MDI/MDI-X自適應 |
|
|
雙絞線傳輸 |
10BASE-T： Cat3,4,5 UTP(≤100 meter) 100BASE-TX： Cat5 or later UTP(≤100 meter) 1000BASE-T： Cat5e or later UTP(≤100 meter) |
|
|
光口特性 |
默認配置千兆單模雙纖SC光纖模塊（可選訂單模單纖/多模雙纖配套光模塊） |
|
|
光纜 |
多模 ——工作波長：850nm ，傳輸距離：0～500M； 單模 ——工作波長：1310nm，傳輸距離：0～40KM；工作波長： 1550nm，傳輸距離：0～120KM 。 |
|
|
交換芯片參數 |
||
|
網絡協議 |
IEEE802.3 10BASE-T； IEEE802.3i 10Base-T； IEEE802.3u 100Base-TX； IEEE802.3ab 1000Base-T； IEEE802.3z 1000Base-X； IEEE802.3x |
|
|
轉發模式 |
存儲轉發（全線速） |
|
|
背板帶寬 |
12Gbps(無阻塞） |
|
|
包轉發率@64byte |
2.98Mpps |
4.46Mpps |
|
MAC地址表 |
2K |
|
|
包轉發緩存 |
2M |
|
|
巨型幀 |
9.2K |
|
|
LED指示燈 |
電源指示燈：PWR(綠色) ；網絡指示燈：Link,Link/Act(黃色)；POE工作指示燈：PoE(綠色) |
|
|
PoE與電源特征 |
||
|
PoE端口 |
第1端口支持IEEE802.3af/at標準POE供電 |
第1-2端口支持IEEE802.3af/at標準POE供電 |
|
供電引腳 |
僅支持1/2(+)，3/6(-)4芯供電 |
|
|
總功率/輸入電壓 |
Max 36W/48-57VDC |
Max 60W/48-57VDC |
|
整機功耗 |
待機功耗：＜4W；滿載功耗：＜32W |
待機功耗：＜5W；滿載功耗：＜60W |
|
工作電壓 |
直流供電，DC48-57V超寬供電電壓，工規5P鳳凰端子連接，支持防反接保護 |
|
|
配套電源 |
無，可選購工業電源48V/36W或48V/60W，見配件信息表選購使用 |
|
|
物理規格參數 |
||
|
工作溫度/濕度 |
-40～+75°C；5%～90% RH無凝結 |
|
|
存儲溫度/濕度 |
-40～+85°C；5%～95% RH無凝結 |
|
|
外觀尺寸（L*W*H） |
92*88*32mm |
|
|
凈重/毛重 |
＜0.4kg / ＜0.6kg |
|
|
安裝方式 |
桌面式、35mm DIN卡軌式安裝 |
|
|
產品認證與質保 |
||
|
防雷/防護等級 |
端口防雷：6KV 8/20us； 防護等級：IP40 IEC61000-4-2（ESD）：±8kV接觸放電，±15kV空氣放電 IEC61000-4-3（RS）：10V/m（80~1000MHz） IEC61000-4-4（EFT）：電源線：±4kV；數據線：±2kV IEC61000-4-5（Surge）：電源線：CM±4kV/DM±2kV；數據線：±4kV IEC61000-4-6（射頻傳導）：10V（150kHz~80MHz） IEC61000-4-8（工頻磁場）：100A/m持續；1000A/m ，1s to 3s IEC61000-4-9（脈沖磁場）：1000A/m IEC61000-4-10（阻尼振蕩）：30A/m 1MHz IEC61000-4-12/18（震蕩波）：CM 2.5kV，DM 1kV IEC61000-4-16（共模傳導）：30V持續；300V，1s FCC Part 15/CISPR22（EN55022）：Class B IEC61000-6-2（通用工業標準） |
|
|
機械特性 |
IEC60068-2-6（抗振動） IEC60068-2-27（抗沖擊） IEC60068-2-32（自由下落） |
|
|
安規認證 |
3C；
CE mark, commercial；CE/LVD EN60950； RoHS； |
|
|
質保期 |
交換機5年，終身維護 |
|
