光網視助力通榆縣光伏扶貧項目監控系統建設
[Abstract]: 隨著各國對可再生能源發展的重視，近年來，太陽能光伏應用成為世界新能源領域的一大亮點，光伏產業呈現出快速發展的勢頭。而光伏扶貧項目作為“十大精準扶貧工程”之一，上升到國家政策層面來推行。光伏扶貧不僅可以充分利用自然資源，也可以切實有效地改善貧困地區的經濟面貌?！巴ㄓ芸h茂陽新能源科技有限公司光光伏扶貧項目”建設中，安防傳輸領域主要以光網視6口千兆工業級網管交換機（ONV-IPS33064FM）、16口千兆管理型工業級光纖交換機（ONV-IPS33168FM）為核心安防傳輸設備。


1   方案背景

隨著各國對可再生能源發展的重視，近年來，太陽能光伏應用成為世界新能源領域的一大亮點，光伏產業呈現出快速發展的勢頭。而光伏扶貧項目作為“十大精準扶貧工程”之一，上升到國家政策層面來推行。光伏扶貧不僅可以充分利用自然資源，也可以切實有效地改善貧困地區的經濟面貌。

新能源監控傳輸解決方案

“通榆縣茂陽新能源科技有限公司光光伏扶貧項目”建設中，安防傳輸領域主要以光網視6口千兆工業級網管交換機（ONV-IPS33064FM）、16口千兆管理型工業級光纖交換機（ONV-IPS33168FM）為核心安防傳輸設備。





2   項目特點

通榆縣地處大興安嶺和長白山山脈之間，通榆縣總人口為36萬人，面積為8476平方公里，均勻海拔160m。年均勻氣溫6.6℃，極端最低氣溫-25.9℃，極端最高氣溫40.5℃，無霜期162天，年降雨量332.4mm。

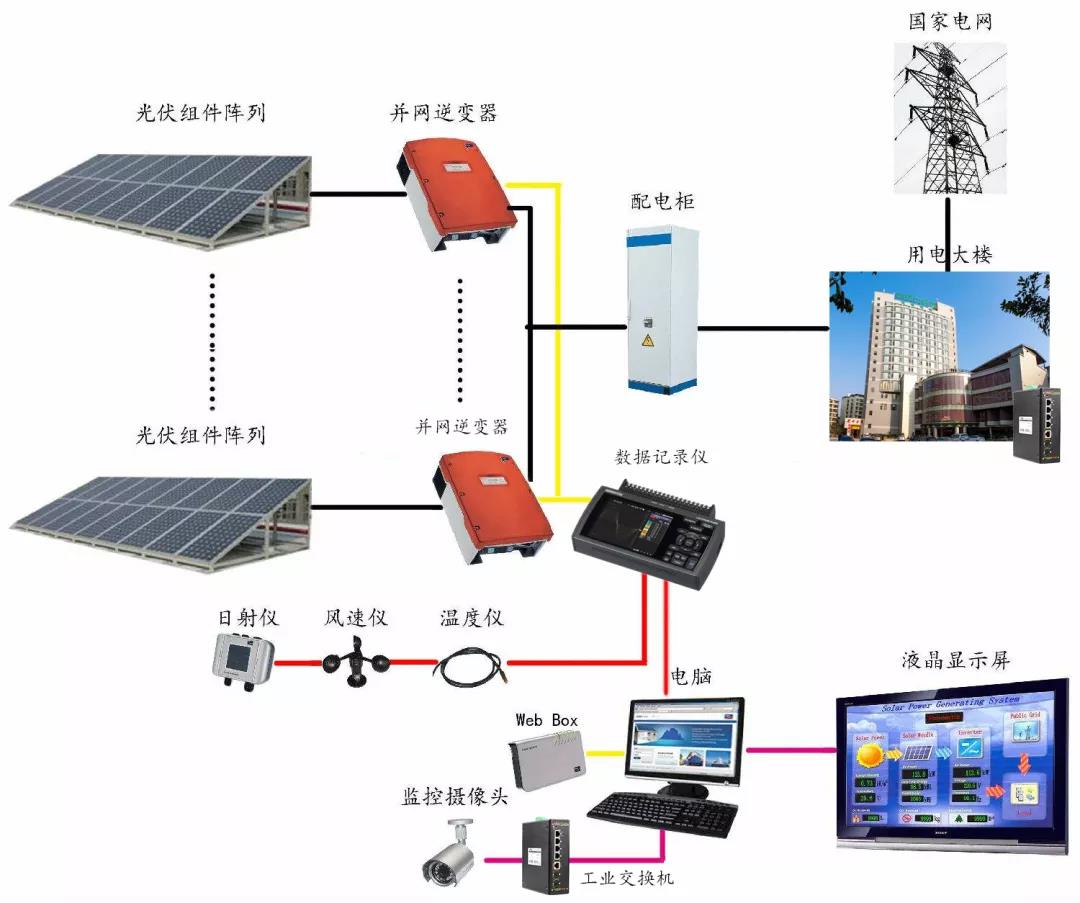

光伏發電站解決方案

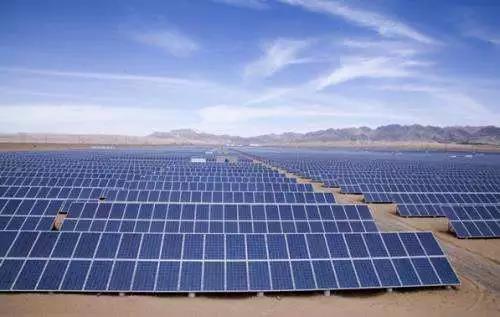

光伏電站場址一般都在相對偏遠的地方，面積大、自然環境和生活環境惡劣、運維人員少等因素，去趟現場往往要耗費比較大的時間成本、人力成本，給電站安全可靠運維帶來一定困難。針對光伏電站規模化發展階段的建設和運維中所存在的一系列問題，光網視提供的智能光伏電站監控系統解決方案可實現遠程可視、可管、可控的集中式管理平臺更是省下了人力物力，以實時的監控、統一的管理來大幅提升運維效率。





3   整體系統構架

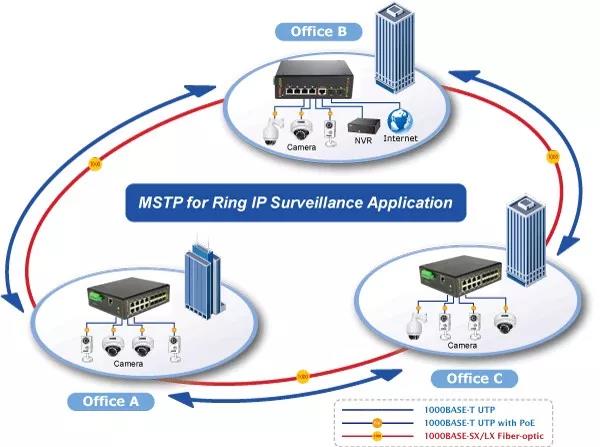

1、拓撲架構：采用星型拓撲結構組網，局部主干路段采用環網冗余結構組網，增加網絡可靠性，實施兩層架構，簡單拓撲增強系統穩定性；



2、帶寬配置：接入層采用全千兆管理型工業以太網光纖交換機，搭建高帶寬、高效益光傳輸鏈路；



3、鏈路介質：鏈路通信全部采用光纖與網線混編使用，接入層千兆光口上聯，帶寬保障，無干擾，易擴容；

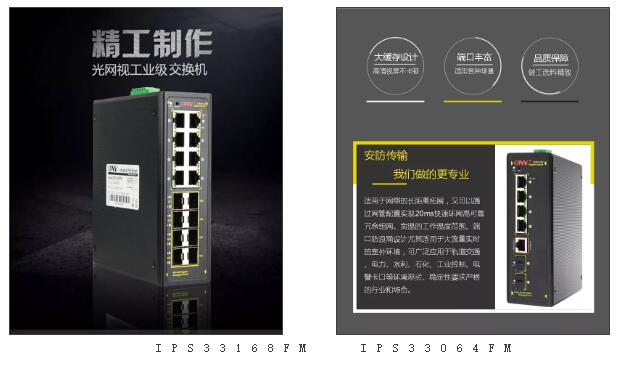

設備配置：接入層采用光網視6口千兆工業級網管交換機（IPS33064FM）、16口千兆管理型工業級光纖交換機（ONV-IPS33168FM）

POE交換機解決方案

監控解決方案



4   產品介紹

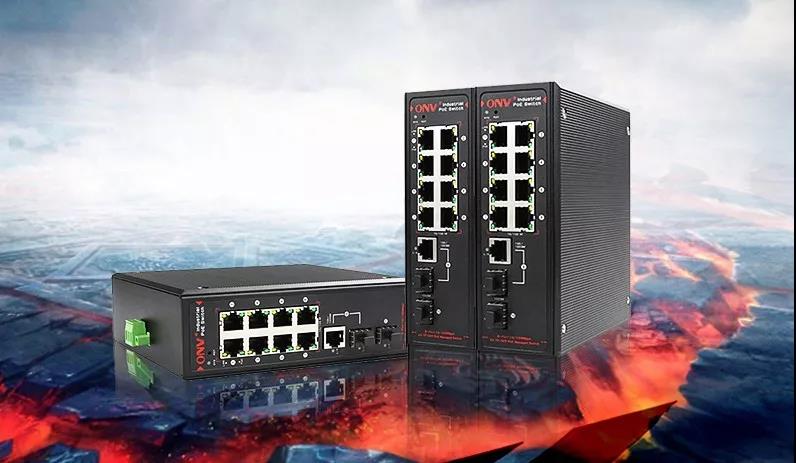

工業POE交換機-交換機

1、

① 8個10/100/1000M 銅纜RJ45端口+8個100/1000M SFP光口插槽；

② 4個10/100/1000M銅纜RJ45端口+2個100/1000M SFP光口插槽；

2、

①交換容量：256Gbps ； MAC地址：8K ；包轉發緩存：6M；

②交換容量：128Gbps ； MAC地址：8K ；包轉發緩存：4M；

3、支持IEEE 802.1Q VLAN，用戶可以按需求靈活劃分VLAN，支持QinQ配置。

4、支持QoS，支持基于端口、基于802.1P和基于DSCP的三種優先級模式和Equ、SP、WRR、SP+WRR四種隊列調度算法。

5、支持ACL，通過配置匹配規則、處理操作以及時間權限來實現對數據包的過濾，提供靈活的安全訪問控制策略。

6、支持IGMP V1/V2組播協議，支持IGMP Snooping，滿足多終端高清視頻監控和視頻會議接入需求。

7、支持STP/RSTP/MSTP生產樹協議，消除二層環路、實現鏈路備份。

8、支持G.8032 ERPS工業快速環網協議，可實現單環、相交環、相切環多種環冗余環網組網及配置。

9、支持靜態匯聚和動態匯聚，有效增加鏈路帶寬，實現負載均衡、鏈路備份，提高鏈路可靠性。支持802.1X認證，為局域網計算機提供認證功能，并根據認證結果對受控端口的授權狀態進行控制。

10、支持端口隔離；支持端口廣播風暴抑制

11、支持端口+MAC綁定，IP+MAC+端口綁定功能

12、主機低功耗、無風扇靜音設計，鋁合金材質金屬外殼，散熱優良，保證產品穩定運行。

13、設備完全符合CCC、CE、FCC、RoHS安規要求，使用安全可靠。

14、用戶可通過電源指示燈(PWR)、端口狀態指示燈（Link/Act）、PoE工作指示燈輕松了解設備工作狀態。

15、雙DC冗余電源接口（鳳凰端子），支持35mm導軌式安裝。





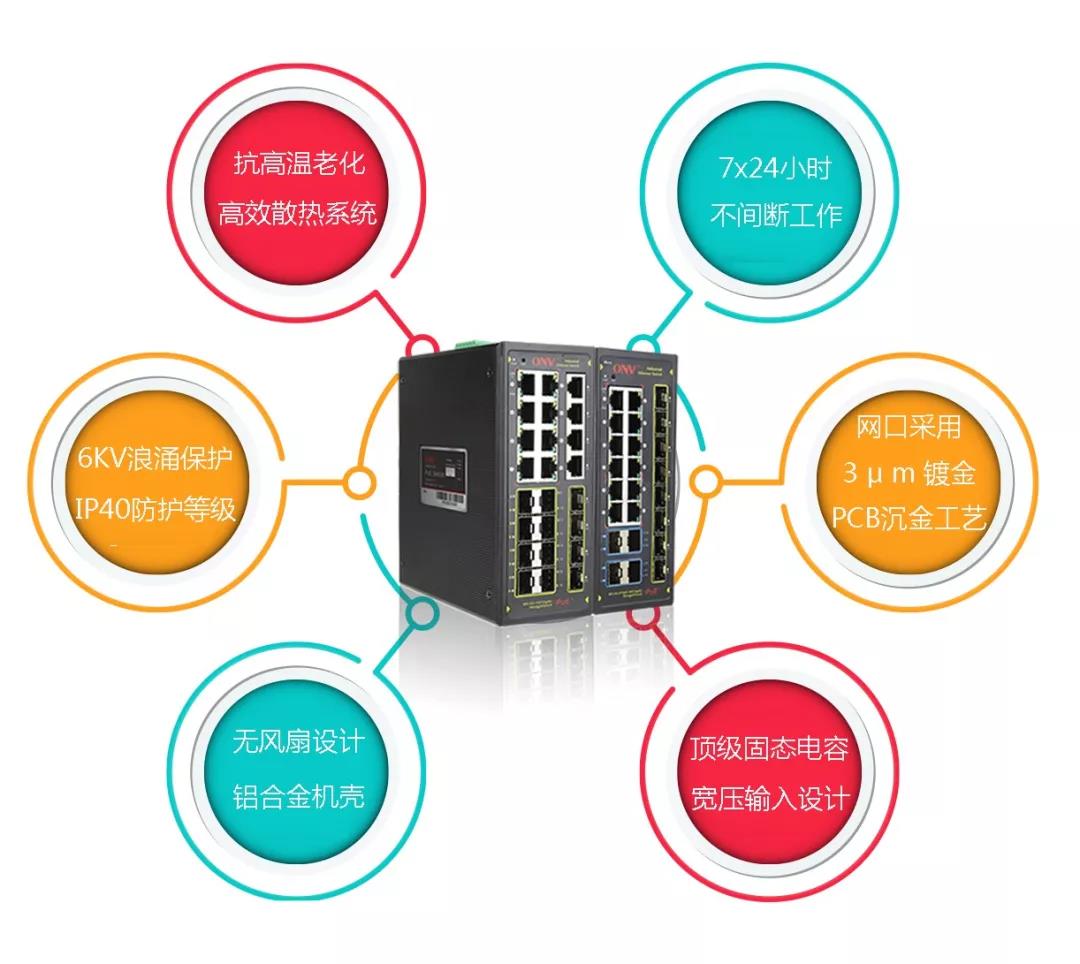

5、系統優勢



1、 工業級接入傳輸，高防護、高可靠

采用固態電容，無鉛貼片工藝，具備8KV浪涌保護，寬溫適應能力。PCB采用沉金工藝制作，降低不良率，提供信號可靠性，提供抗氧化能力，延長線路壽命；國內最先進無鉛貼片、焊接、組裝工藝，安全環保，耐高溫能力強，提升設備抗震系數；電容選用高端鉭電容，具備長壽命、耐高溫、高準確度、不易燃、優良頻率特性等；高效能滿載開關電源，寬壓輸入（AC 100~240V, 50/60Hz），過流保護（內置熔斷保險絲），6KV浪涌防護設計，高達25%的功率余量設計；采用鋁合金型材金屬機殼，IP40防護等級，更強防腐、防銹、抗干擾等性能；交換機網口均采用3μm鍍金工藝，耐磨、抗氧化、易導電，減少網絡卡頓，提高用戶體驗；滿足7×24小時不間斷工作需求。

poe交換機-工業poe交換機-交換機



2、環境規范：適用工業場景惡劣環境

工作溫度：-40～80℃ ；儲存溫度：-40～80℃；相對濕度：5%～95%（無凝露）；存放濕度：10%～95%，無冷凝；工作高度：海拔3000米（10,000ft）；存儲高度：海拔3000米（10,000ft）

工業交換機-POE交換機-交換機



3、安防專用“大緩存”智能調度流暢設計

杜絕視頻卡頓，配置大緩存，存儲轉發機制保障數據安全可達線速轉發效率，為高清視頻傳輸保駕護航。



4.軍工級專業通信芯片，高能力數據處理優勢

通信采用美國Vitesset大背板、大緩存芯片方案，高穩定性，大吞吐量，低延遲，優異的流控策略。
