商場如“戰場” 光網視PoE為你筑起安全血拼新時代之河南胖東來
[Abstract]: 大型商超安防系統主要目的就是要將所有流動人員的活動情況都可盡收眼底，因此對監控視頻畫面質量要求很高。對于一個大型監控系統來說，進行簡單、快捷、準確的系統操作和管理是良好使用的基礎。操作界面簡單明了，才能使監控系統操作拋棄繁復，趨向人性化設計，通過簡單的設置方便的使用，并能達到系統設計要求。


方案背景

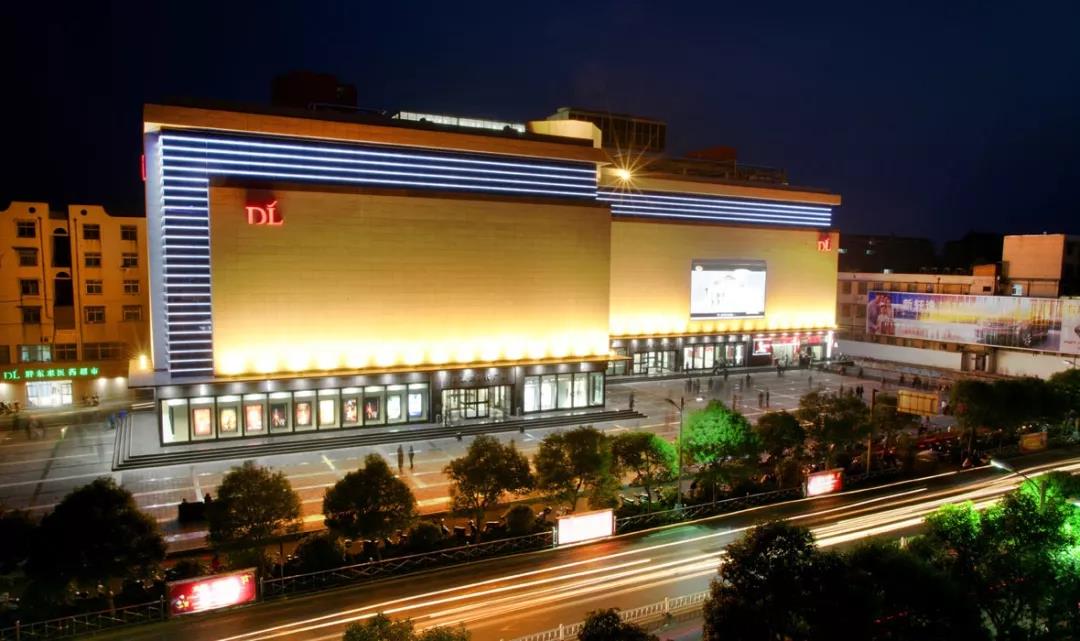

隨著城市生活節奏逐漸變快，功能齊全、貨源完備的大型商城逐漸成為城市人快節奏生活的主要消費場所，大型商超具備一定的規模、相當?shù)拿娣e，為顧客創造一個安全、舒適、輕松、貨源齊備的購物環境。胖東來是河南省四方聯采成員之一，河南商界具有知名度、美譽度的商業零售企業巨頭，總部位于許昌市擁有7萬平米的總體量。

商場監控解決方案



項目設計要求

根據實際需要，該系統要求強化系統安全性、操作方便、管理簡單并美觀大方。

POE交換機



強化系統安全性

大型商超安防系統主要目的就是要將所有流動人員的活動情況都可盡收眼底，因此對監控視頻畫面質量要求很高。

操作方便、管理簡單

對于一個大型監控系統來說，進行簡單、快捷、準確的系統操作和管理是良好使用的基礎。操作界面簡單明了，才能使監控系統操作拋棄繁復，趨向人性化設計，通過簡單的設置方便的使用，并能達到系統設計要求。



應用的范圍

該系統的應用主要有：收銀臺監控、人流監控、員工工作狀態監控、非工作時間商城安全監控

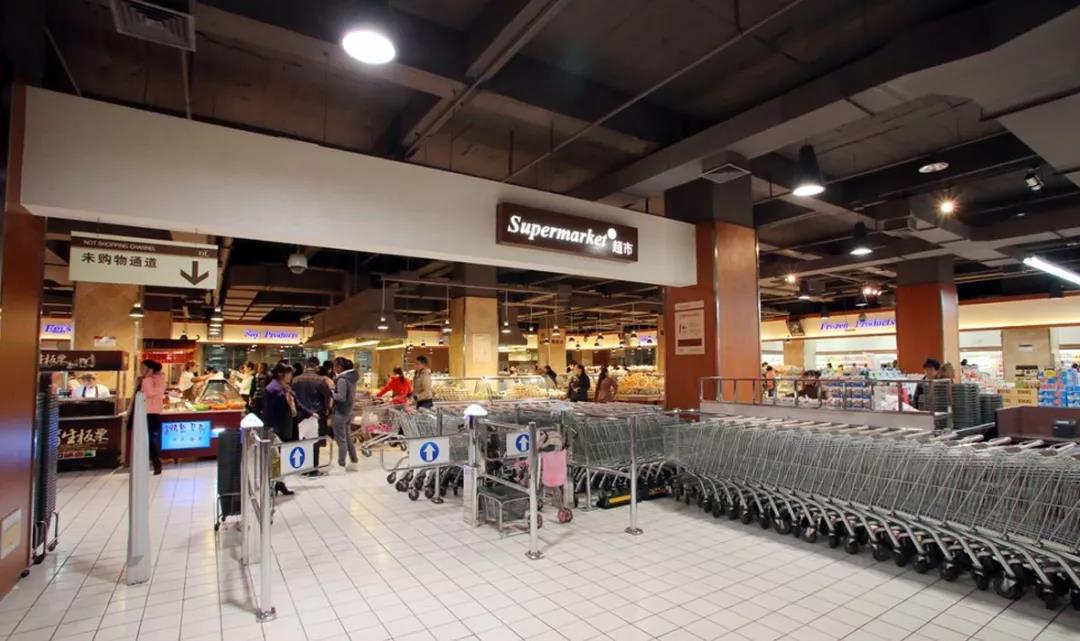

超市監控解決方案



收銀臺監控

因此收銀臺出入口的監控為重中之重，不僅可以觀察顧客付款情況，還可以達到監督收款人員的工作情況，杜絕財務上的漏洞，監控收銀臺的員工與顧客的交流的情況

人流監控

每天的下班時間和周末往往是大型商城人流比較多的時候，遇到節假日更是人如魚涌。利用監控服務器系統，能使商城及時地間了解顧客數量的情況，據此進行疏導等必要的工作。此外，系統還能將所有場景詳細記錄下來，在資料中記錄時間、地點、熱賣點；為市場人員分析市場走向提供了詳細的資料。

員工工作狀態監控

員工態度的好壞直接影響到顧客的購買欲。銷售員工作在直接與顧客打交道的最前線，她們的表現往往直接代表了商超的形象，利用數字硬盤錄像系統，就能夠對銷售員工的狀態進行考核和評定，觀察員工在規定范圍內的值守情況，以及員工接待顧客的工作態度。

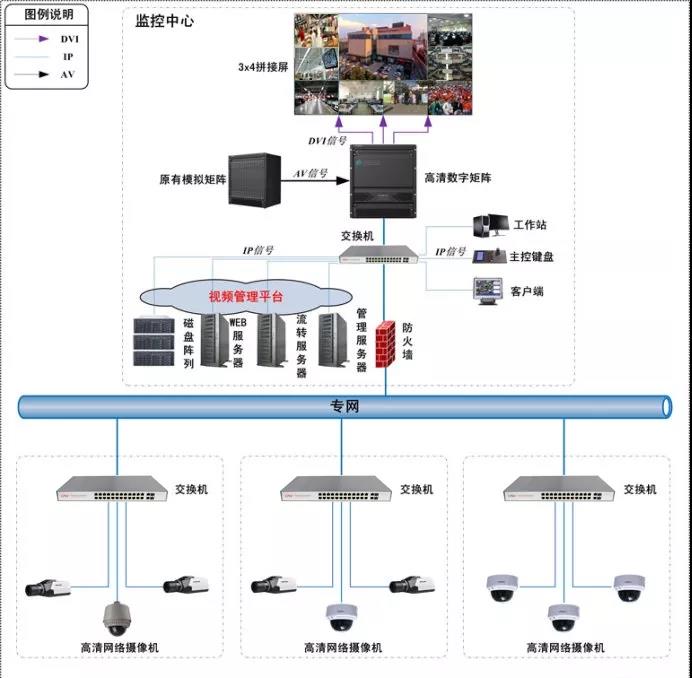

系統構架

根據前端安裝監控點的具體情況和商城的結構特點設計視頻的傳輸網。視頻的傳輸專網是要保證視頻流的通暢，就類似于人體的“血脈”，需要保證不被堵塞。主要的設備包括：接入交換機、光纖收發器、匯聚交換機、核心交換機，主干傳輸光纜，視頻接入選用超五類（六類）非屏蔽雙絞線。視頻傳輸專網的建設需要考慮帶寬、包轉發率、背板帶寬和組播及QoS技術。視頻傳輸網絡如果要求外網訪問功能，需要做好安全防病毒措施，在專網系統中還需要增加防火墻。

1、拓撲架構：采用星型拓撲結構組網，實施兩層架構，簡單拓撲增強系統穩定性；

2、帶寬配置：接入層采用百兆下聯、光口上聯POE供電交換機，搭建最高配置帶寬鏈路；

3、鏈路介質：鏈路通信全部采用光纖與網線混編使用，接入層千兆上聯，帶寬保障，無干擾，易擴容；

4、設備配置：接入層采用光網視24口網管PoE供電交換（ONV-POE31024PF）

poe交換機監控解決方案

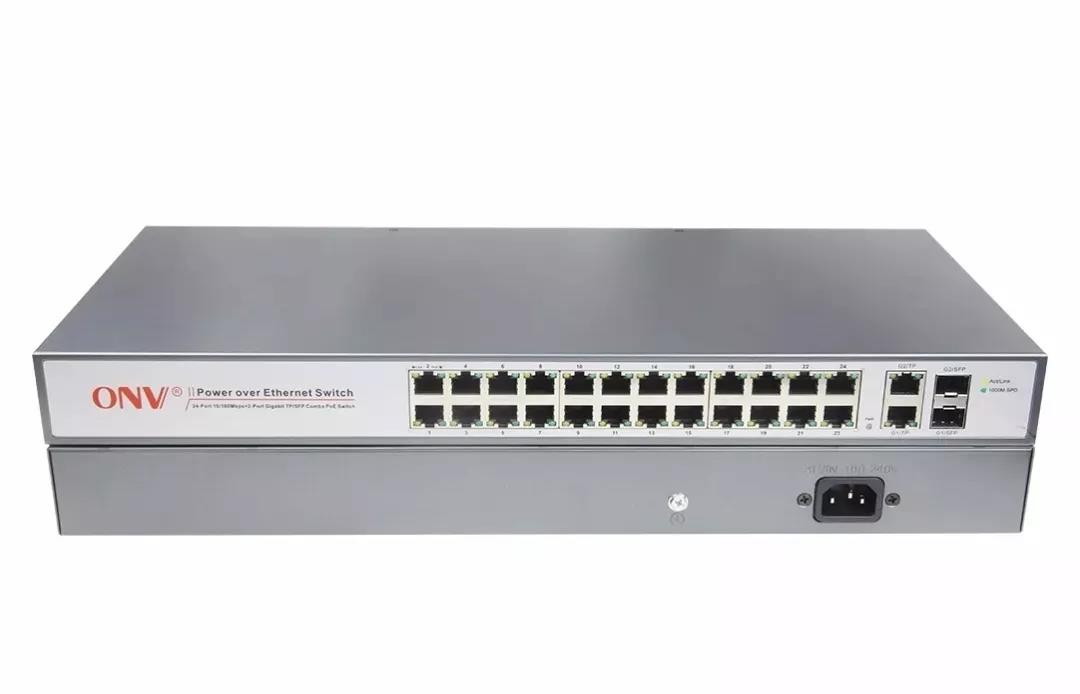

產品介紹

交換機-poe交換機

1、背板帶寬14.8G，交換機包轉發率6.55Mpps@byts，16K MAC地址，采用無阻塞架構設計；

2、采用企業級以太網交換機芯片方案，全協議遵循 IEEE 802.3 10BASE-T 、IEEE 802.3u 100BASE-TX 、IEEE 802.3ab 1000BASE-T、IEEE 802.3z國際

3、采用美國Microsemi公司軍工級智能以太網供電芯片方案，全協議執行IEEE802.3af、IEEE802.3at國際標準；

4、高可靠網絡性能設計，抗干擾能力強，保證數據可靠傳輸；

5、網口浪涌保護4KV,電源輸入端口浪涌保護共模6KV；

6、IP30防護等級, 滲鋅金屬機殼(防腐、防銹、抗干擾，抗沖擊)；

8、內置400W企業級滿載開關電源，電源功率冗余量為20%；

9、存儲轉發工作模式(64～1536幀長范圍內均可達到線速)；

10、產品投保太平產品險，以太網供電承諾永不燒壞接入設備，質量保證，終身維護；

11、網絡傳輸性能優化設計，Cat.5e非屏蔽網線輕松實現100米以內信號傳輸；獨特千兆光纖級聯端口，連接更便捷；（級聯SFP光模塊LC接口，方便光纖長距離接入）；

12、公司產品通過ISO9001質量體系認證，嚴格把控產品生產流程，產品使用穩定可靠；

13、通過3C、CE、FCC、RoHS產品認證檢測，具備公安部委托檢驗報告；

14、桌面、19寸機柜安裝方式，安裝與使用方便簡單；

15、行業內第一大生產廠商，技術支持與售后服務可靠、無憂。



系統功能特點

產品高可靠性：采用固態電容，無鉛貼片工藝，具備6KV浪涌保護，寬溫適應能力；鋁合金型材金屬機殼，IP30防護等級，高防腐、防銹、抗干擾性能；交換機網口均采用3μm鍍金工藝，搞干擾，耐氧化，高可靠；滿足7×24小時不間斷工作需求。



安防專用‘大緩存’智能流暢調度設計：配置大緩存，杜絕視頻卡頓，存儲轉發機制保障數據安全可達線速轉發效率，為高清視頻傳輸保駕護航。



軍工級專業通信芯片，高能力數據處理優勢：通信采用美國進口高端通信VITESSE芯片方案，高穩定性，大吞吐量，低延遲，優異的流控策略
