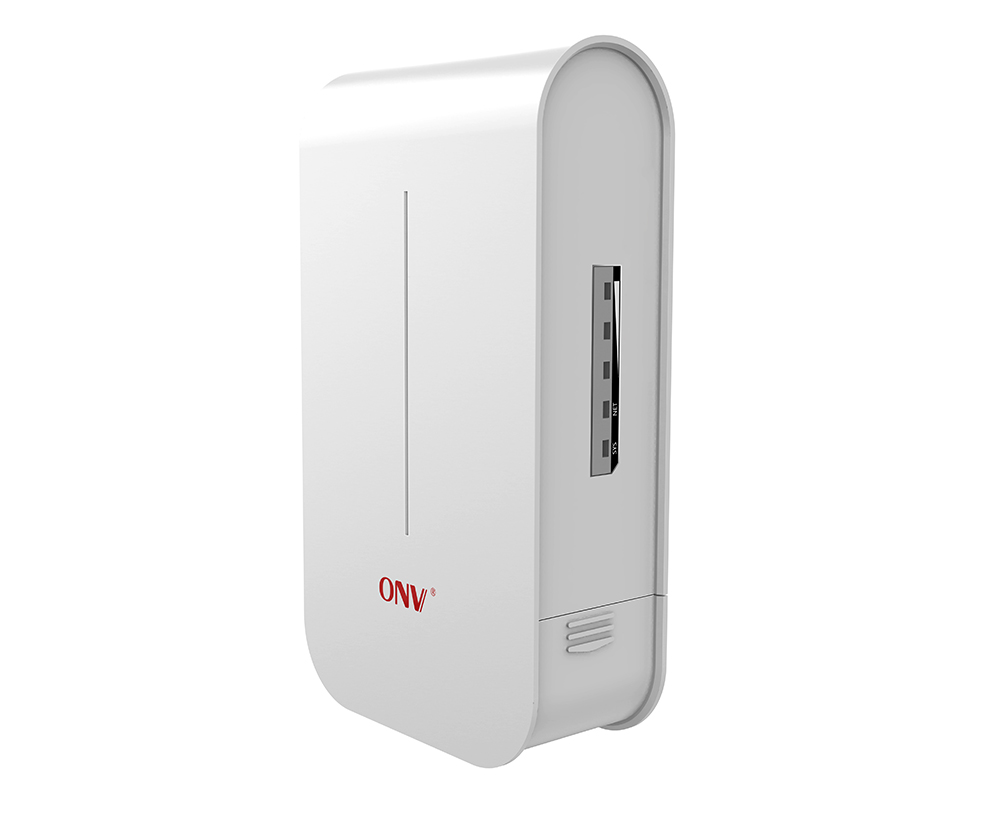

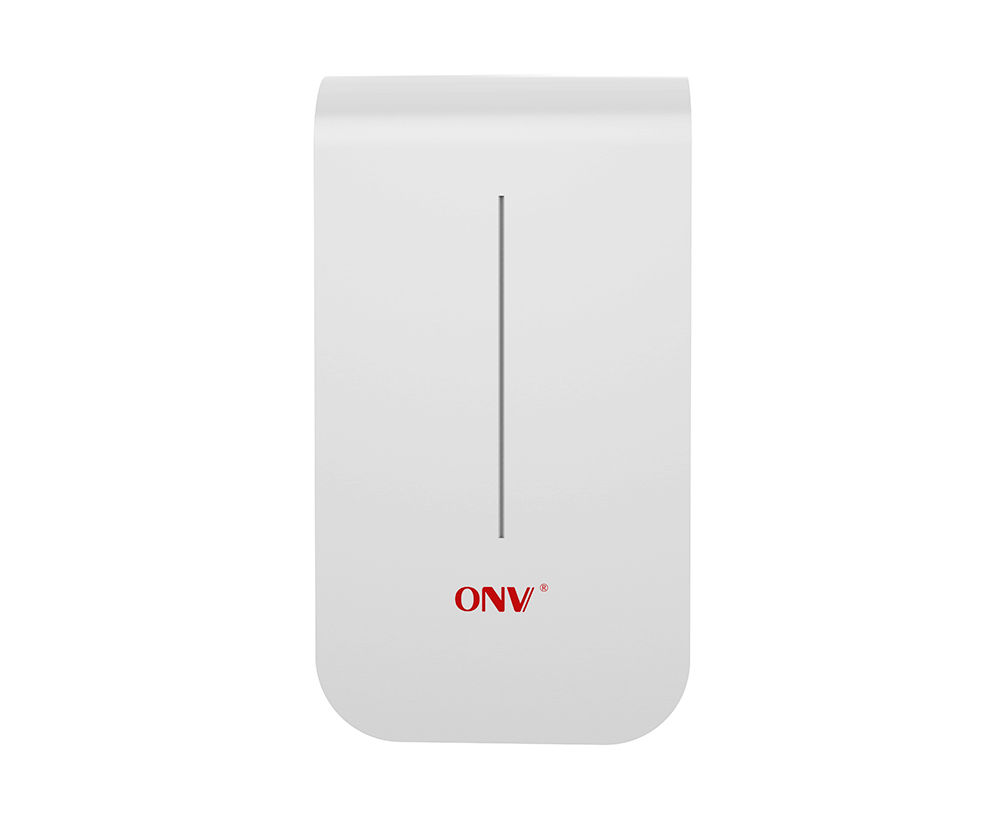

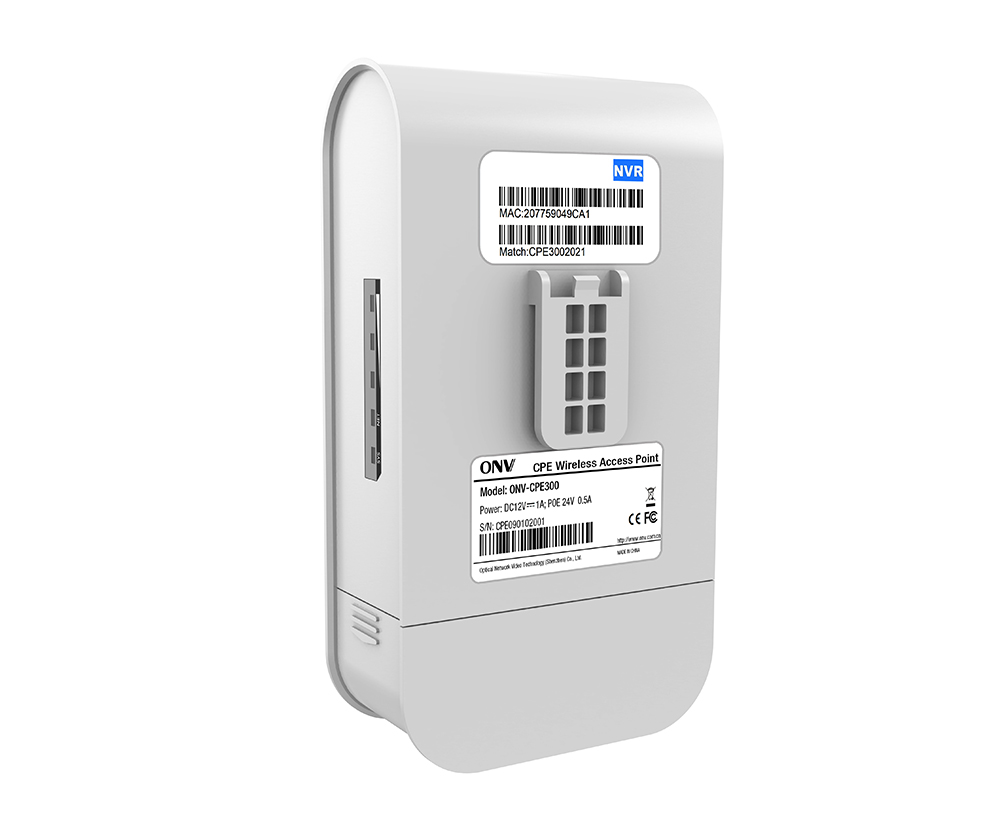

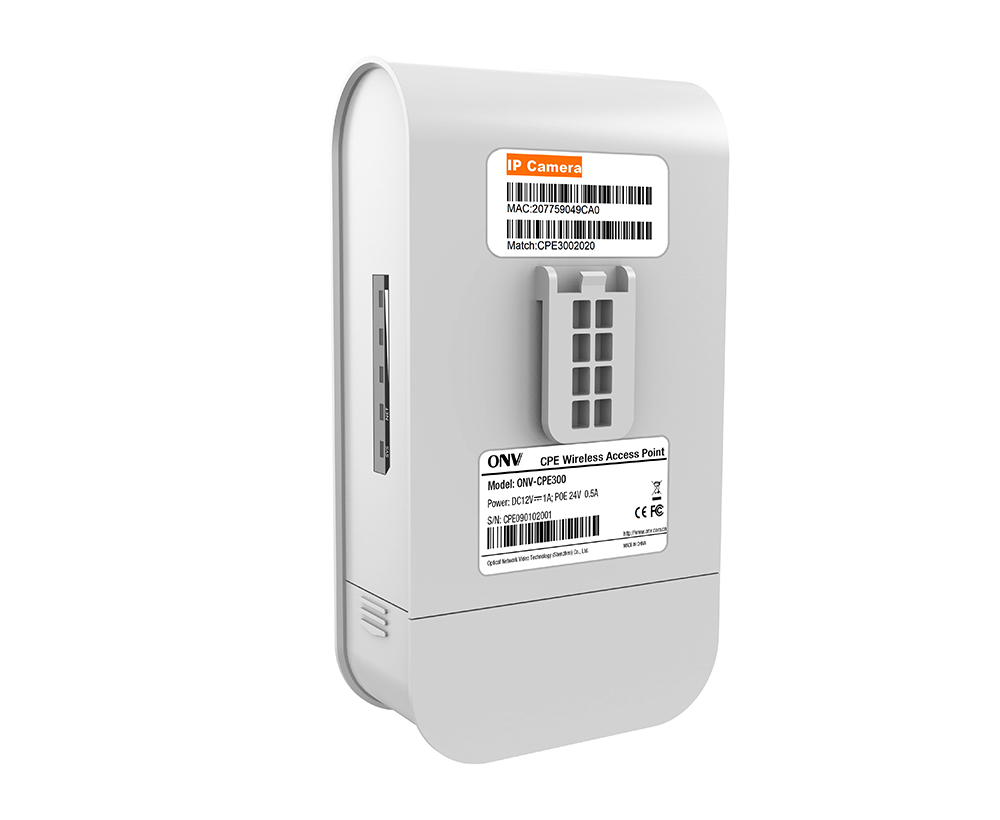

產品概述
ONV-CPE300網橋是光網視公司最新推出的一款高性能、高穩定2.4GHz多用途無線傳輸產品，無線傳輸速率高達300Mbps，采用內置8dBi高增益定向天線，使接收和發射的距離可達1KM，此產品支持中繼、無線ISP功能，可以實現遠距離無線信號傳輸。ONV-CPE300采用防塵防水防雷外殼和天線，能在各種室外環境下長時間穩定工作，還支持DC12V電源/24VPOE主備雙供電和遠程復位等功能，方便管理?？梢詫?shí)現點對點、點對多點和室外無線覆蓋等多種應用，滿足電梯監控、農村、廠區小區、景區、廣場等室內外環境的無線傳輸覆蓋需求。、
產品特點
高增益天線，300M高速傳輸
◇ 采用采用802.11n MIMO無線技術，提供300Mbps無線傳輸速率；
◇ 內置高增益雙極化天線，信號更強，傳輸更遠。
工程級硬件設計，專業室外傳輸
◇ 高通高性能企業級芯片，工業級用料，高速穩定抗干擾，滿足各種安裝環境需求。
◇ 采用工業級一體化成型外殼，具備IP61級防塵、防水，適應風吹 、日曬 、雨淋 、雪凍等各種惡劣環境， 即使是極端的高低溫環境，也能正常穩定工作。用A外防水，適應風吹 、日曬
安裝便捷，維護簡單
◇ 出廠設置免配對，支持一鍵快速數碼配對，輕松高效，無須多余配置；
◇ 支持點對點、點對多點數據傳輸，支持集中式管理；
◇ 抱桿安裝簡單方便，智能指示信號強度。
產品尺寸規格
包裝清單
|
包裝清單 |
物品名稱 |
數量 |
單位 |
|
2.4G/300Mbps 無線網橋 |
1 |
對 |
|
|
24VDC PoE電源 |
2 |
個 |
|
|
雙頭RJ45網線 |
2 |
根 |
|
|
安裝掛耳+自箍帶 |
1 |
對 |
|
|
使用說明書 |
1 |
份 |
|
|
保修卡與合格證 |
1 |
份 |
|
設備信息 |
配套電源 |
|
|
ONV-CPE300 |
2.4G/300M無線網橋，支持1個10/100M 24VDC Passive PoE供電，傳輸距離1km，抱桿式安裝。 |
24VDC POE電源 |
|
型號 |
ONV-CPE300 |
||
|
端口特征 |
|||
|
固定端口 |
1個10/100M 24V PoE端口(Data/Power) 1個DC5521 12VDC電源接口 |
||
|
網口特性 |
10/100Base-TX自動偵測，全/半雙工MDI/MDI-X自適應 |
||
|
雙絞線傳輸 |
10BASE-T：Cat3,4,5 UTP(≤100 meter) 100BASE-TX：Cat5 or later UTP(≤100 meter) |
||
|
主控芯片參數 |
|||
|
芯片規格 |
AR9531,650MHz |
||
|
協議標準 |
IEEE802.3u 100Base-TX； IEEE802.11b/g/n |
||
|
DDR2內存 |
64MB |
||
|
Flash |
8MB |
||
|
射頻設計 |
雙流單頻，2T2R 300M MIMO技術 |
||
|
工作頻段 |
2.4~2.4835GHz,802.11b/g/n |
||
|
發射功率 |
18dBi |
||
|
天線類型 |
內置雙極化定向天線，水平60°，垂直30°，增益8dBi |
||
|
傳輸速率 |
300Mbps |
||
|
無線傳輸距離 |
1km（Max) |
||
|

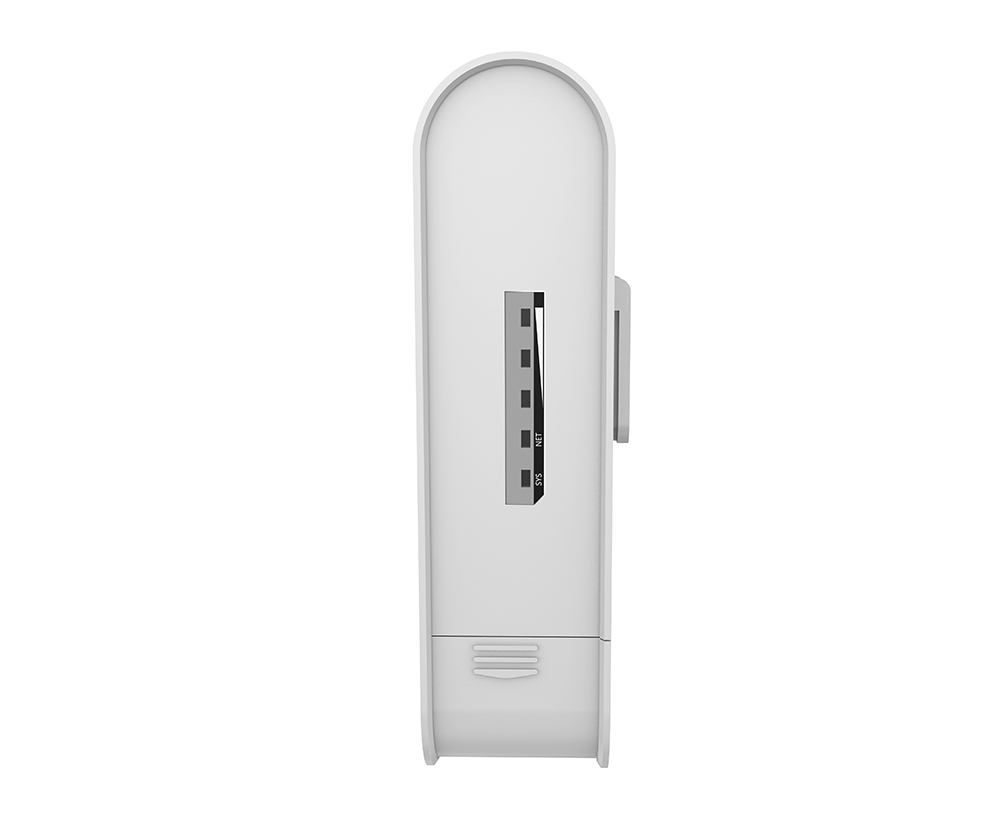

LED指示燈 |
系統運行燈：SYS(綠色）；網口指示燈：NET（綠色）,信號強度指示燈：（綠色） |
||
|
一鍵還原開關 |
有 |
||
|
射頻參數 |
|||
|
調制模式 |
OFDM = BPSK,QPSK, 16-QAM, 64-QAM |
||
|
DSSS = DBPSK, DQPSK, CCK |
|||
|
接收靈敏度 |
802.11n(2.4GHz) |
802.11g |
802.11b |
|
-90dBm @ MCS0 |
- 90dBm @ 6Mbps |
- 95dBm @ 1Mbps |
|
|
-70dBm @ MCS7 |
- 72dBm @ 54Mbps |
- 90dBm @ 11Mbps |
|
|
-90dBm @ MCS8 |
|
|
|
|
-68dBm @ MCS15 |
|
|
|
|
發射功率 |
802.11n(2.4GHz)(± 1.5dBm) |
802.11g(± 1.5dBm) |
802.11b(±1.5dBm) |
|
14dBm@ MCS0~2/MCS8~10 |
18dBm @ 6~24Mbps |
18dBm @1~11Mbps |
|
|
14dBm @ MCS3/MCS11 |
18dBm @ 36Mbps |
|
|
|
14dBm @ MCS4/MCS12 |
16dBm @ 48Mbps |
|
|
|
14dBm @ MCS5/MCS13 |
16dBm @ 54Mbps |
|
|
|
14dBm @ MCS6/MCS14 |
|
|
|
|
14dBm @ MCS7/MCS15 |
|
|
|
|
電源特征 |
|||
|
供電方式/輸入電壓 |
12VDC或24V Passive PoE供電 |
||
|
整機功耗 |
待機功耗：＜3W；滿載功耗：≤5W |
||
|
配套電源 |
插墻式24VDC PoE電源，輸入AC：100～240V 50-60Hz 0.5A |
||
|
物理規格參數 |
|||
|
工作溫度/濕度 |
-40～+70°C；5%～90% RH無凝結 |
||
|
存儲溫度/濕度 |
-40～+75°C；5%～95% RH無凝結 |
||
|
外觀尺寸（L*W*H） |
147.5*81*44mm |
||
|
凈重/毛重 |
＜0.2kg / ＜1.0kg |
||
|
安裝方式 |
抱桿式，壁掛式安裝 |
||
|
產品認證與質保 |
|||
|
防雷/防護等級 |
端口防雷：6KV 8/20us； 防護等級：IP61 |
||
|
質保期 |
無線網橋3年，終身維護 |
||
|
軟件特性 |
|||
|
工作模式 |
網橋模式/AP模式 /萬能中斷模式 |
||
|
無線設置 |
自動信道選擇 |
||
|
距離控制 802.1x ACK時間輸出 |
|||
|
多SSID，最多可配置4個 |
|||
|
BSSID |
|||
|
無線安全 |
WEP 安全機制 支持 64/128/152 位WEP安全密碼 |
||
|
WPA/WPA2 安全機制 (WPA-PSK 使用 TKIP 或 AES) |
|||
|
WPA/WPA2 安全機制 (WPA-EAP 使用 TKIP) |
|||
|
隱藏 SSID 安全機制 |
|||
|
系統設置 |
WEB配置（HTTP/遠程登陸） |
||
|
軟件升級 |
WEB網頁或者TFTP來升級軟件 |
||
|
用戶管理 |
可配置用戶和密碼 |
||
|
系統監控 |
設備和網絡狀態統計 |
||
|
日志 |
提供本地日志，主機日志，文件傳輸日志 |
||
|
恢復設置 |
可恢復出產默認設置 |
||
|
備份功能 |
可備份系統配置，在需要時恢復用戶各項配置 |
||
